Dettagli:
Termini di pagamento e spedizione:
|
Garanzia: | 1 anno | Nome: | Scelta di SMT e macchina automatiche del posto |
---|---|---|---|
Applicazione: | Strisce LED ROLL TO TOLL | Fornitore di alimentazione: | 380AC 50HZ |
Peso: | 3100 CHILOGRAMMI | Montaggio della velocità: | Doppio lato: 500.000 CPH Un lato: 250.000 CPH (velocità ottimale) |
Utilizzatori: | SMD di illuminazione a strisce lunga | Dimensione: | (L)3454*(L)3035*(A)1777 mm |
Alimentatori: | Doppio lato: 136 PZ (Singolo lato: 68 PZ) | Spessore del PWB: | 0.1-0.5 millimetri |
Evidenziare: | macchine SMT a quattro moduli,Macchina SMT a funzione di riempimento,Macchina SMT per strisce a rotolo |

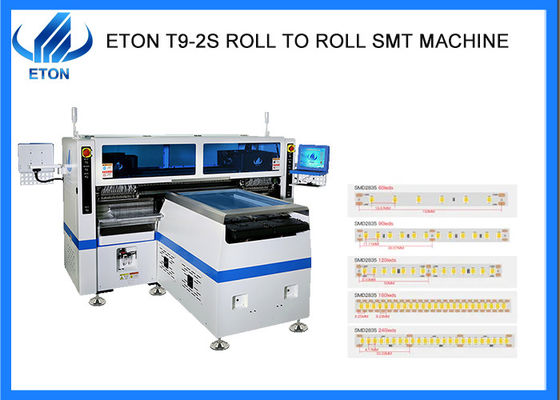

Funzione di ricarica dei singoli componentiMacchina SMT a quattro moduli
Descrizione
Featura 1 ALTA produttività
La posizione di raccolta dei componenti può essere regolata in base al passo del pad PCB, min 6.5 mm. Applicabile a LED 3014/3020/2835/5050 resistore, condensatore, raddrizzatore ponte ecc. vasta gamma di componenti.
La fotocamera di riconoscimento registra la posizione di perdita del componente del PCB e riempie il componente mancante di conseguenza.
La testa di posizionamento adotta il metodo del due volte raccogliere e una volta posizionare.Il tempo di posizionamento è notevolmente ridotto con il modo di posizionamento migliorato, eccellente capacità ottimale raggiunge 500000CPH.
Featura 2 PRODUZIONE flessibile
1 metro per ciclo.
realizzare la funzione di due volte raccogliere e una volta posizionare.La gamma di stazione di alimentazione è il doppio della testa di posizionamento,può produrre quattro tipi di materiali contemporaneamente.
Modello | T9-2S |
Dimensione | |
Distanze | 3454 mm |
Larghezza | 3035 mm |
Altezza | 1777 mm |
Peso totale | 3100 kg |
PCB | |
Lunghezza PCB Larghezza | 250 (± 10 mm) * Qualsiasi lunghezza |
Spessore del PCB | 00,1-0,5 mm |
Clamping per PCB | Adsorbimento a vuoto, serraggio del cilindro, larghezza regolabile del binario |
Via di montaggio | Selezione di gruppi e collocamento di gruppi |
Sistema di visione | |
Numero della camera | 10 serie (camera digitale) |
Allineamento della vista+Correzione del segno | |
Precisione di montaggio | ± 0,05 mm |
Altezza di montaggio | ≤ 5 mm |
Velocità di montaggio | Doppio lato: 500000 CPH, lato singolo: 250000 CPH ((Velocità ottimale) |
Componenti | LED3014/3020/2835/5050 e resistori, condensatori, raddrizzatori di ponti ecc. |
Potenza | 380AC 50HZ |
Consumo di energia | 9.6 KW |
Ambiente operativo | 23°C±3°C |
Trasmissione del trasportatore | Lunghezza massima:1000 mm |
Velocità di trasmissione | > 500 mm/sec |
Direzione di trasmissione | Singolo (sinistra> destra o destra) |
Modalità di trasmissione | Azionamento online |
Modalità di posizione | Optico |
Fornitura d'aria | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |

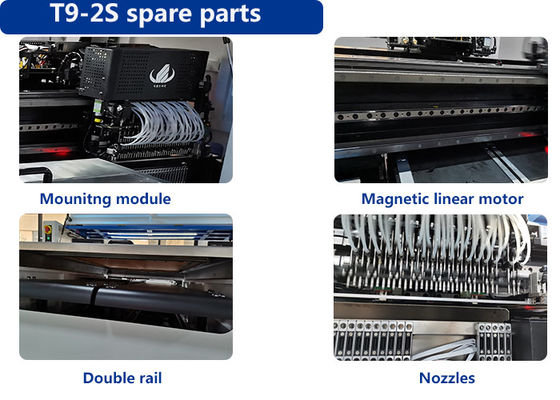

Controllo elettrico | Ricerca e sviluppo indipendenti di ETON |
Modulo 2 di schede di controllo del movimento | Ricerca e sviluppo indipendenti di ETON |
Asse X, Y, Z Direzione guida | Motore lineare magnetico di fascia alta + servomotore |
Sistema di alimentazione | |
Numero della stazione di alimentazione | Doppia facciata: 136 PCS ((singola facciata: 68 PCS) |
Numero di teste | Doppia facciata: 136 PCS ((singola facciata: 68 PCS) |
Strada di alimentazione | Alimentatore elettrico intelligente a doppio motore |
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,
ecc.
Servizio
Periodo di mantenimento 1 anno
Garanzia di un anno Durante la garanzia, tutte le parti che devono essere riparate e sostituite saranno gratuite.
Manutenzione del software e dell'hardware per tutta la vita
Software di aggiornamento gratuito, il software è Reach e sviluppato da ETON, quindi supportiamo gli aggiornamenti gratuiti per tutta la vita.
Visitare regolarmente i clienti e raccogliere informazioni
Visitiamo i clienti regolarmente, frequentiamo le diverse mostre in città diverse ogni anno, nello stesso momento.Visiteremo i clienti locali e supporteremo il nostro servizio e raccogliamo feedback sui suggerimenti dei clienti in tempo.
Fornire le informazioni più recenti sulla tecnologia e le attrezzature
Diamo suggerimenti tecnologici professionali ai nostri clienti e condividiamo le ultime notizie con i nostri clienti
Servizio in loco
Abbiamo alcuni siti ufficiali in India come Mumbai e Nuova Delhi, abbiamo anche siti in Egitto, Turchia che possono fornire un servizio tempestivo con i nostri ingegneri.
In base alle vostre esigenze, un ingegnere senior dedicato verrà alla vostra fabbrica per l'installazione gratuita e vi insegnerà come usare la macchina.
