Dettagli:
Termini di pagamento e spedizione:
|
| Garanzia: | 1 anno | Nome: | Scelta di SMT e macchina automatiche del posto |
|---|---|---|---|
| Applicazione: | strisce LED a rotolamento | Fornitore di alimentazione: | 380AC 50HZ |
| condizione: | Nuovo | Peso: | 3100 CHILOGRAMMI |
| Montaggio della velocità: | Doppio lato: 500.000 CPH Un lato: 250.000 CPH (velocità ottimale) | Dimensione: | (L)3454*(L)3035*(A)1777 mm |
| Alimentatori: | Doppio lato: 136 PZ (Singolo lato: 68 PZ) | Spessore del PWB: | 0.1-0.5 millimetri |
| Evidenziare: | montatore SMT a strisce a LED a rotoli,Macchina SMT per strisce a rotolo,Macchina SMT per il rullo a strisce |
||

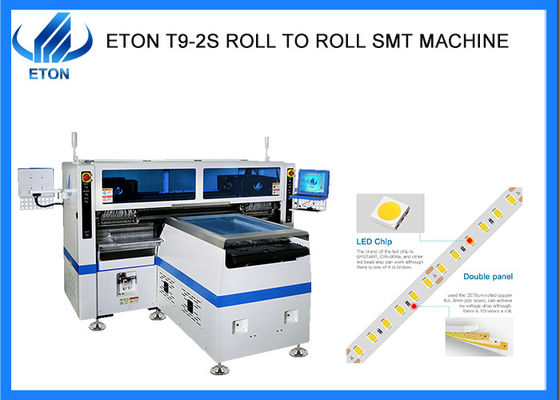

Capacità ad altissima velocità500K ROLL TO ROLL macchina SMT
Descrizione
Featura 1 ALTA produttività
La posizione di raccolta dei componenti può essere regolata in base al passo del pad PCB, min 6.5 mm. Applicabile a LED 3014/3020/2835/5050 resistore, condensatore, raddrizzatore ponte ecc. vasta gamma di componenti.
La fotocamera di riconoscimento registra la posizione di perdita del componente del PCB e riempie il componente mancante di conseguenza.
La testa di posizionamento adotta il metodo del due volte raccogliere e una volta posizionare.Il tempo di posizionamento è notevolmente ridotto con il modo di posizionamento migliorato, eccellente capacità ottimale raggiunge 500000CPH.
Featura 2 PRODUZIONE flessibile
1 metro per ciclo.
realizzare la funzione di due volte raccogliere e una volta posizionare.La gamma di stazione di alimentazione è il doppio della testa di posizionamento,può produrre quattro tipi di materiali contemporaneamente.
| Modello | T9-2S |
| Dimensione | |
| Distanze | 3454 mm |
| Larghezza | 3035 mm |
| Altezza | 1777 mm |
| Peso totale | 3100 kg |
| PCB | |
| Lunghezza PCB Larghezza | 250 (± 10 mm) * Qualsiasi lunghezza |
| Spessore del PCB | 00,1-0,5 mm |
| Clamping per PCB | Adsorbimento a vuoto, serraggio del cilindro, larghezza regolabile del binario |
| Via di montaggio | Selezione di gruppi e collocamento di gruppi |
| Sistema di visione | |
| Numero della camera | 10 serie (camera digitale) |
| Allineamento della vista+Correzione del segno | |
| Precisione di montaggio | ± 0,05 mm |
| Altezza di montaggio | ≤ 5 mm |
| Velocità di montaggio | Doppio lato: 500000 CPH, lato singolo: 250000 CPH ((Velocità ottimale) |

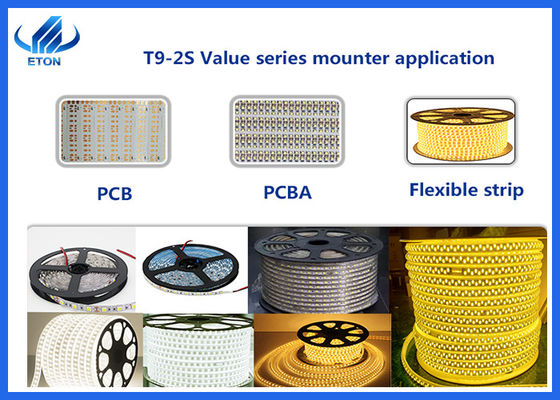

| Componenti | LED3014/3020/2835/5050 e resistori, condensatori, raddrizzatori di ponti ecc. |
| Potenza | 380AC 50HZ |
| Consumo di energia | 9.6 KW |
| Ambiente operativo | 23°C±3°C |
| Trasmissione del trasportatore | Lunghezza massima:1000 mm |
| Velocità di trasmissione | > 500 mm/sec |
| Direzione di trasmissione | Singolo (sinistra> destra o destra) |
| Modalità di trasmissione | Azionamento online |
| Modalità di posizione | Optico |
| Fornitura d'aria | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controllo elettrico | Ricerca e sviluppo indipendenti di ETON |
| Modulo 2 di schede di controllo del movimento | Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida | Motore lineare magnetico di fascia alta + servomotore |
| Sistema di alimentazione | |
| Numero della stazione di alimentazione | Doppia facciata: 136 PCS ((singola facciata: 68 PCS) |
| Numero di teste | Doppia facciata: 136 PCS ((singola facciata: 68 PCS) |
| Strada di alimentazione | Alimentatore elettrico intelligente a doppio motore |
Disegno SMT:
Mostra
Come azienda esperta nel commercio di macchine di pick and place SMT con oltre 30 paesi e regioni a bordo, Eton ha partecipato a molte mostre di paesi stranieri,come l' India Mumbai Exhibition, India Delhi Mostra, Mostra Egitto, Mostra Turchia, Mostra Pakistan, ecc. E anche abbiamo partecipato alla nostra mostra nazionale, come Guangzhou Guangya Mostra,Mostra di Monaco di Shanghai, Chongqing LED Light Exhibition, ecc.
Domande frequenti
D. Quali servizi può fornire?
- A.
1) Forniamo soluzioni di linea completa per i nostri clienti;
D. Le vostre macchine hanno certificati di qualità?
R. Siamo un'impresa ad alta tecnologia con CE, SIRA, CCC, ISO premiato come "marchio ben noto" e molti brevetti tecnologici, e abbiamo una ricca esperienza (più di 11 anni) nel programma di linea di produzione di luci a LED.
D. Può accettare CIF come prezzo indicato?
A. Accettiamo solo EXW in quanto il prezzo indicato è conveniente e a costi inferiori per entrambe le parti.
D. Posso andare a vedere se ha venduto l'attrezzatura in India?
R. Sì, abbiamo venduto la nostra macchina in India, ma per il fatto che non possiamo decidere per il mio cliente, ma cercherò di contattare il mio cliente.perché nessuno vuole che i suoi concorrenti visiti il loro sito di produzione.
Q. Che tipo di macchina avete?
A. Siamo il produttore di macchine di pick e posto SMT ad alta velocità, e anche costruire il nostro marchio per una macchina più efficiente e conveniente per i nostri clienti.serie di valori con alta precisione e alta produttività.
