Dettagli:
Termini di pagamento e spedizione:
|
Applicazione: | Striscia del LED | Fornitore di alimentazione: | CA: 220±10%, 50/60HZ 1Φ 1.5KW |
---|---|---|---|
condizione: | Nuovo | Nome del prodotto: | ET-AL1025 |
Garanzia: | 1 anno | Peso: | 600 kg |
Dimensione: | 1754 (L) X1249 (W) X1600 (H) millimetro | Spessore del PWB: | 0.5-5 millimetri |
Stampa dell'accuratezza: | 0.025mm | ||
Evidenziare: | Macchina SMD automatica ad alta efficienza,Macchina SMT automatica a strisce flessibile,Macchina SMD automatica a strisce flessibile |

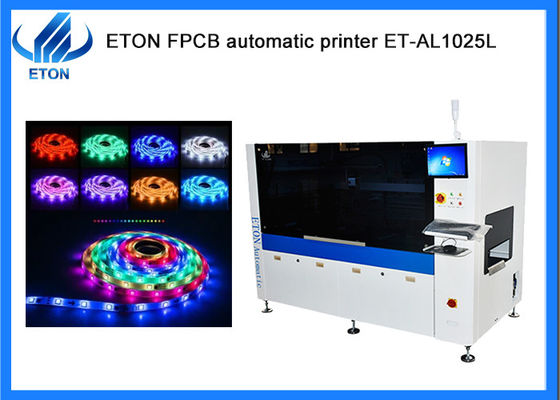

SMT macchina SMT ad alta efficienza di stampa a strisce flessibile
Configurazione della macchina
● Testa di stampa a sospensione programmabile;
*Due serie di motori a passo,la pressione del raschiatore anteriore e posteriore può essere regolata separatamente per garantire l'incoerenza della stampa anteriore e posteriore causata dalla deformazione da stanchezza del materiale del raschiatore;
*Controlla efficacemente la corsa, migliora l'efficienza di stampa e previene la perdita di pasta di saldatura;
● Raschiatrice in acciaio inossidabile standard, design unico, migliora la durata della lama;
● Sistema di allineamento della visione verso il basso;
● regolazione della rotaia guidata CNC;
● computer a controllo industriale,interfaccia Windows XP;
● Sistema di diagnostica software integrato;
● Interfaccia SMEMA.
Parametro tecnico
Quadri dello schermo | Dimensione minima | 850 mm |
Dimensione massima | 550 mm | |
Spessore | 25-45 mm | |
FPCB Min Size | 50 mm | |
Dimensione massima del FPCB | 260 mm | |
Spessore del FPCB | 0.5~5 mm | |
FPCB Warpage | Max. diagonale FPCB 1% | |
Altezza di trasporto | 900±40 mm | |
Direzione del trasporto | Da sinistra a destra | |
Velocità di trasporto | Max 1000 mm/S programmabile (regolabile) | |
Localizzazione del consiglio | Sistema di supporto | Tensione per il sollevamento della piattaforma |
Sistema di fissaggio | Fissatura della pinza di bordo | |
Testa di stampa | Due testate di stampa motorizzate indipendenti | |
Velocità della spazzatura | 6~300 mm/sec | |
Pressione della spazzatura | 0~10 kg/cm2 | |
Angolo di squeegee | 55° (Standard) | |
Tipo di squeegee | Acciaio inossidabile ((Standard), plastica | |
Velocità di separazione dello stencil | 0.1~20 mm/sec Programmabile | |
Sistema di pulizia | Pulizia manuale | |
Intervalli di regolazione della tabella | X:±5 mm;Y:±5 mm;θ:±2° | |
Macchine | ||
Accuratezza di ripetizione della posizione | ± 0,01 mm | |
Accuratezza di stampa | ± 0,025 mm | |
Tempo di ciclo | ≤ 9s (esclusi stampaggio e pulizia) | |
Necessaria aria | 4.5~6 kg/cm2 | |
Input di potenza | AC:220±10%,50/60HZ 1Φ 1,5KW | |
Metodo di controllo | Controllo PC | |
Dimensioni della macchina | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
Peso della macchina | Circa 600 kg. | |
Trasporto di FPCB su altezza piastra | 20 mm |
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,
ecc.
Servizio
Macchina correlata
Wepuò fornire un'intera linea di produzione SMT,linea di produzione di luci a led:
1.Pick and place machine
2. Macchina di caricamento
3. trasportatore
4. stampante a stencil
5. Macchina a forno a reflow
6. Discaricatore
7. Miscelatore di pasta di saldatura
8. macchina di assemblaggio di luci a strisce a led da rotolare a rotolare
