Dettagli:
Termini di pagamento e spedizione:
|
| garanzia: | 1 anno | Componenti applicabili: | 0402 |
|---|---|---|---|
| nome: | Scelta di SMT e macchina del posto | Condizione: | 100% originale, nuovo di zecca |
| Montaggio della velocità: | 250000 CPH | Alimentatori: | 68 |
| ugelli: | 68 | Larghezza del nastro: | 24mm, 8mm, 12mm |
| Evidenziare: | Macchina di montaggio a strisce da rotolare a rotolare,Macchina per il montaggio di strisce al neon a LED,50M luce pick and place machine |
||

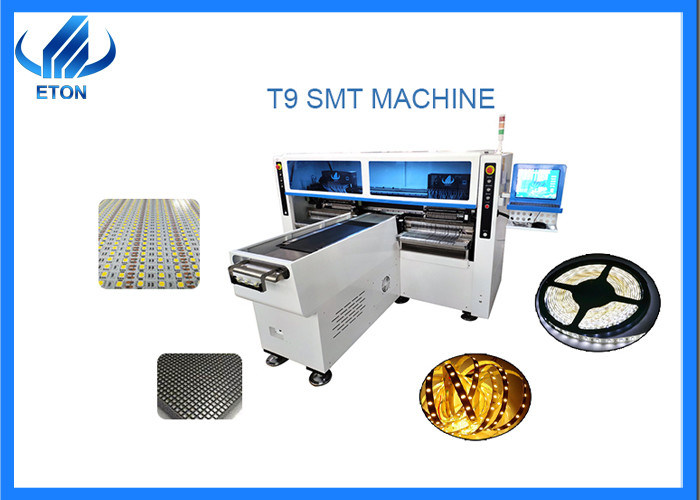

Macchine per il montaggio di strisce di neon LED da rotolamento a rotolamento
Profilo della macchina
1Il metodo di fissaggio della scheda PCB è: assorbimento a vuoto, pinza cilindrica e larghezza regolabile del binario.
2Adottare la fotocamera Hikvision di marca nazionale e la catena di trascinamento della Germania Igus.
3Gli assi X e Y sono motori lineari, il che rende la precisione di montaggio più elevata, la durata più lunga e la velocità più veloce.
4..50M macchina di produzione di cintura leggera morbida, che produce 4 materiali diversi allo stesso tempo senza compromettere l'elevata capacità produttiva.
Parametro tecnico
| Modello | HT-T9 |
| Dimensione | |
| Distanze | 3100 mm |
| Larghezza | 2300 mm |
| Altezza | 1550 mm |
| Peso totale | 1700 kg |
| PCB | |
| Lunghezza PCB Larghezza | 250 mm*di qualsiasi lunghezza |
| Spessore del PCB | 00,5-1,5 mm |
| Clamping per PCB | Adsorbimento a vuoto, stecca del cilindro, larghezza regolabile del binario |
| Modalità di montaggio | Raccogliere in gruppo e collocare separatamente |
| S.O. | |
| Sistema | Windows7 |
| Software | Ricerca e sviluppo in modo indipendente |
| Visualizzazione | Monitor a schermo tattile |
| Dispositivo di ingresso | Tastiera, mouse |
| Sistema di visione | |
| Numero della camera | 5 PCS (camera digitale) |
| Allineamento visivo, correzione MARK | |
| Ripetizione del montaggio Precisione | ±0,02 mm (precisione di ripetizione) |
| Altezza di montaggio | 5 mm |
| Velocità di montaggio | 200000~250000CPH |
| Componenti | LED 3014/ 3020/ 3528/ 5050 e condensatori, resistenze, raddrizzatori di ponti, ecc. |
| Spazio dei componenti | 0.5 mm |
| Numero della stazione di alimentazione | 68 PCS |
| Numero di teste | 68 PCS |
| Potenza | 380 AC 50 HZ |
| Consumo di energia | 6 kW |
| Ambiente operativo | 23°C±3°C |
| Trasmissione del trasportatore | Lunghezza massima: 1000 mm |
| Velocità di trasmissione | > 500 mm/sec |
| Direzione di trasmissione | Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione | Azionamento online |
| Modulo di posizionamento | Optico |
| Consumo di gas | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controllo elettrico | Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set | Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida | Motore lineare magnetico di fascia alta + servomotore |
| Strada di alimentazione | Fabbricazione a partire da prodotti della voce 8528 |
Altre macchine
Non solo forniamo montaggio, ma forniamo anche, macchina di carico, stazione di attracco, macchina di stampa, saldatura a reflow, macchina di traslazione, AOI, SPI, ecc.
Domande frequenti
1Quali sono le principali applicazioni della macchina per il pick and place?
Abbiamo molte macchine diverse, e macchine diverse si applicano a applicazioni diverse. I prodotti principali includono luce a pannello, luce di soffitto, lampadina a LED, tubo a LED, ecc.il montatore professionale HT-f9 è disponibile per strisce flessibile e tubo LED.
2Che ne dici del software di funzionamento della macchina?
Il nostro software è R & S indipendente da noi stessi con 2 lingue ((inglese e cinese).
3- Che ne dici del servizio post-vendita?
Abbiamo un periodo di manutenzione di un anno, quando si sta operando, si può comunicare con il nostro ingegnere per aiuto qualsiasi domanda.
4Cosa puoi comprare da noi?
Stensil da saldatura, convogliatore, pick and place machine, forno di reflow e tutte le attrezzature relative alla linea di produzione SMT
5- Quali sono i termini di pagamento?
T/T va bene. Puoi scegliere FOB Shenzhen.
