Dettagli:
Termini di pagamento e spedizione:
|
Garanzia: | 1 anno | Nome: | SMT 10 zone forno a reflusso |
---|---|---|---|
Applicazione: | SMD | Fornitore di energia: | 3Φ、380V、50HZ |
Condizione: | Nuovo | Peso: | 2200Kg |
Altezza del PWB: | Su: 25mm giù: 20mm massimi: 45mm | Metodo di consegna: | Cinghia +Chain della maglia |

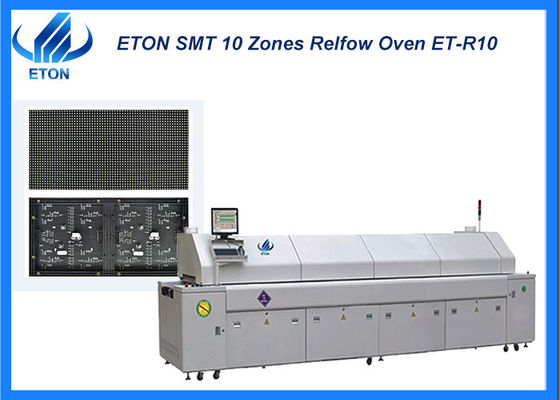

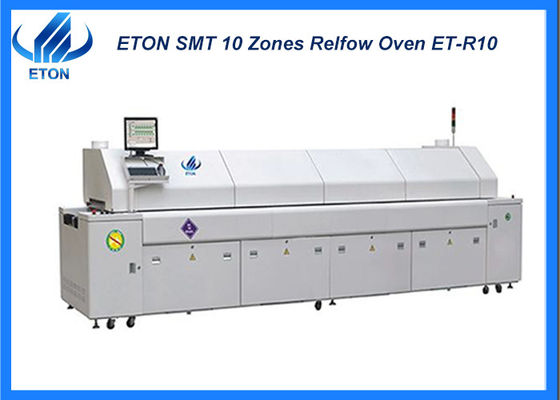

Soluzione della linea SMT 10 zone per la saldatura del PCB 3900MM Lunghezza della zona di riscaldamento
Descrizione
Sistema di raffreddamento e di recupero del flusso comodo
1. Il sistema di raffreddamento forzato adotta una zona di temperatura di raffreddamento forzato ad aria a due fasi per soddisfare il processo senza piombo; la curva di raffreddamento è liscia, senza cambiamenti bruschi, pieno scambio di calore,la pendenza può essere controllata mediante conversione di frequenza, la punta di stagno è liscia e luminosa e la velocità massima di raffreddamento può raggiungere -5°C /S.
2Il sistema di raccolta del flusso può mantenere il forno pulito per lungo tempo e le emissioni di gas di scarico sono più rispettose dell'ambiente.Il gas separato nel forno di azoto può essere riciclato per risparmiare azoto.
3Senza filtro, facile da pulire.
Parametro tecnico: | |
NO. della zona di riscaldamento | 10 zone di riscaldamento per circolazione di aria calda in alto e 10 zone di riscaldamento per circolazione di aria calda in basso. |
metodo di riscaldamento | Cavo di riscaldamento a corda piatta su entrambi i lati, condotto di aria pressurizzata, metodo di scambio termico motore a frequenza variabile punto-punto, motore a frequenza variabile |
Lunghezza della zona di riscaldamento | 3900MM |
NO. della zona di raffreddamento | 2 ((Sistema di raffreddamento ad aria naturale) |
Lunghezza della zona di raffreddamento | 1100 mm |
Larghezza del nastro trasportatore | 700 mm |
Dimensione del PCB | 50-700 mm |
Altezza del PCB | In alto: 25 mm in basso: 20 mm max: 45 mm |
Direzione del trasporto | Sinistra-destra(destra-sinistra) Facoltativo |
Metodo di consegna | Cintura a maglia + Catena |
Altezza del nastro trasportatore | 900 ± 20 mm |
Velocità di trasporto dei PCB | 0 ̊1,8 m/min |
Disparità di temperatura del PCB | ± 2°C |
Metodo di controllo della temperatura | ±1-2°C (statico) |
Intervallo di regolazione della temperatura | La temperatura ambiente può essere impostata a 350°C |
Tipo di saldatura applicabile | Legatura senza piombo/legatura a piombo |
Metodo di controllo della temperatura | PID+SSR |
Tipi di componenti utilizzati | CSP,BGA,μBGA,0201chip Single/double panel |
Il nostro vantaggio.
Possiamo fornire una soluzione di linea SMT per voi!
Macchine per il prelievo/forno a riversamento/stensil printer/conveyor PCB/SPI/AOI.etc.
1.Fabbrica di luci per: lampadine a LED, DOB, lenti, lampadine a pannello, lampadina, lampada stradale, tubo,0.5m, 1m luce a strisce, ecc.
2.Fornire ingegneri all'estero per l'installazione gratuita e formazione gratuita.
3.TOP marchio del produttore cinese di macchine SMT,500 dipendenti per ETON
Pacchi
Passo 1: avvolgere con pellicola estensibile per evitare che l'attrezzatura si estenda.
Passo 2: imballaggio di carta a vuoto e sacchetto a prova di umidità, in modo che la macchina possa essere mantenuta asciutta durante il trasporto per evitare l'umidità.
Passaggio 3: utilizzare cinghie e legno triangolare per fissare la macchina per evitare danni durante il trasporto.
Fase 4: ogni macchina esportata sarà dotata di scatole di legno di esportazione robuste, per garantire la qualità del prodotto consegnato.
Servizio
Domande frequenti
D. Quali servizi può fornire?
- A.
1) Forniamo soluzioni di linea completa per i nostri clienti;
D. Le vostre macchine hanno certificati di qualità?
R. Siamo un'impresa ad alta tecnologia con CE, SIRA, CCC, ISO premiato come "marchio ben noto" e molti brevetti tecnologici, e abbiamo una ricca esperienza (più di 11 anni) nel programma di linea di produzione di luci a LED.
