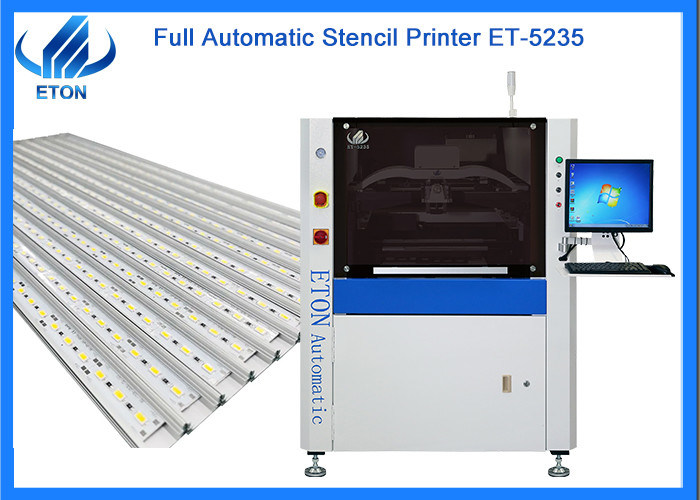

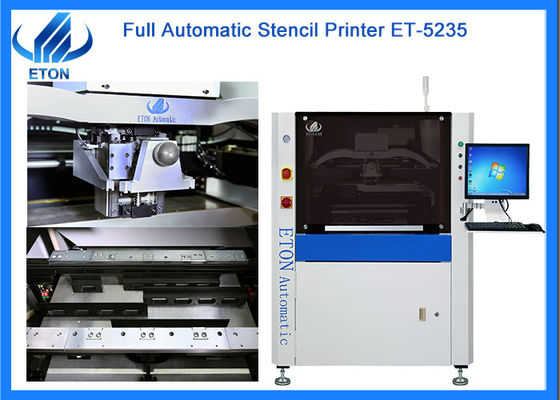

Macchina automatica della stampante di visione di controllo del PC dello stampino di SMT di visione
Caratteristiche
1. Trasporto e sistema di bloccaggio del PWB
①La direzione di carico del PWB può essere selezionata liberamente e combinarsi.
②Nastro trasportatore elaborato unico del cambio interno per evitare il blocco.
③Il controllo di velocità di trasporto programmabile rende la fermata del PWB più precisa.
④Adotti i morsetti laterali flessibili ed i supporti segmentati efficacemente per premere il PWB per assicurare un contatto completamente equilibrato fra il PWB e la maglia d'acciaio.
⑤La struttura ottimamente progettata dell'azionamento del modulo efficacemente migliora la stabilità della calibratura della piattaforma e realizza la ultra-piccola trasmissione nell'ambito del regolarsi, di modo che la macchina può soddisfare la richiesta di stampa di più alta precisione. La struttura è semplice ed affidabile, il regolabile è conveniente e la regolazione in altezza del PIN di sostegno del bordo del PWB con differenti spessori può essere realizzata rapidamente.
2. sistema di posizionamento dello stampino
①Sospensione a forma di ponte dell'arco che appende ruspa spianatrice connessione diretta.
②La dimensione della maglia d'acciaio è universale, con la buona ed ampia applicabilità.
③Struttura d'acciaio fissa segmentata della maglia.
3. Sistema della ruspa spianatrice
①Fascio della ruspa spianatrice della fusion d'alluminio per assicurare andamento più privo d'intoppi della ruspa spianatrice.
②Testa di stampa a regolazione automatica dei driver del motore passo a passo della sospensione programmabile.
③Il doppio cursore bilaterale che posiziona il tipo struttura delle rotaie di scorrimento assicura l'accuratezza e la scorrevolezza di correre prima e dopo la stampa.
④Secondo i requisiti differenti di pressione anteriore e posteriore dei seccatoi e la stabilità del sollevamento e di abbassamento, per impedire la perdita della pasta della lega per saldatura, la lama ha certa progettazione di pressione elastica, la pressione del seccatoio, la velocità di sollevamento, la velocità di stampa ed il intervallo di stampa è tutto software-regolabile. Fornisca vari metodi demouding per soddisfare la richiesta differente del PWB, fornisca ai clienti una buona piattaforma di controllo di stampa.
⑤Il tipo sistema delle rotaie di scorrimento della ruspa spianatrice, migliora la stabilità dell'operazione e prolungare la vita.
⑥Il dispositivo di risposte completamente a circuito chiuso di pressione della ruspa spianatrice controlla scappa via la pressione sempre, rendendo la stampa più piena.
⑦Scala incastonata, mai caduta fuori.
| Modello |
ET-5235 |
| Strutture di schermo |
Max Size |
737mm |
| Min Size |
470mm |
| Spessore |
25-40mm |
| Dimensione del PWB |
Max: MIN di 520*350mm: 50*50mm |
| Altezza di trasporto |
900±20mm |
| Direzione di trasporto |
Da sinistra a destra; Da destra a sinistra; Sinistro-sinistro; Parte di destra-parte di destra |
| Velocità di trasporto |
Max 1200mm/s programmabile |
| Testa di stampa |
Due testine di stampa connessione dirette indipendenti del motore-driver |
| Velocità del seccatoio |
6-300mm/sec |
| Sistema di pulizia |
Asciutto, bagnato, vuoto (programmabile) |
| Stampa dell'accuratezza |
±0.025mm |
| Tempo di ciclo |
≤9s (escluda Printing&Cleaning) |
| Input di potere |
CA: 220±10%, 50/60HZ 1Φ 3KW |
| Metodo di controllo |
Controllo del PC |
| Dimensione |
1240 (L)*1450 (W)*1650 (H) |
| Peso |
Approssimativamente: 700kg |
| Altezza sopraelevata di trasferimento del PWB |
10mm |
Applicazione della macchina
Pacchetti
Per quanto riguarda il pacchetto della macchina, la mettiamo nel cotone della schiuma e di pellicola a pacco, per impedire la polvere e l'acqua di protezione della macchina e per tenere asciutto della macchina durante il trasporto e forniamo di scatole di legno per trasportare al porto specificato.
Trasporto e consegna
Quanto alla parte di trasporto e della consegna, ci sono tre modi per il vostro riferimento ed il modo diverso è per le situazioni differenti:
Trasporto via terra: adatto paesi interni e è accessibile;
Aereo da trasporto: per buon urgente e è il modo del trasporto più costoso;
Trasporto: È adatto a merci pesanti ed a convenienza e più a basso costo di trasporto che è facile affinchè i clienti accetti l'orario di arrivo delle merci.
Macchina relativa

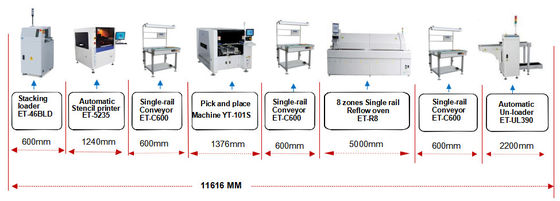

ETON è un produttore ad alta velocità principale della macchina della scelta e del posto di SMT in Cina ed inoltre forniamo all'intera linea soluzione le periferiche come forno temporaneo e di riflusso ecc. della stampante, del trasportatore, della colla dell'erogatore, dello stampino.
FAQ
Q. Che cosa è la vostra qualità delle macchine?
A. Come produttore con esperienza in macchina di SMT, abbiamo ottenuto una serie di tecnologie della proprietà intellettuale, compreso 9 brevetti di invenzione, 112 brevetti pratici, 12 copyright del software, con il nostro dipartimento vinto di R & S per produzione ed ispezione. Ed assegnato come «impresa alta tecnologia della Cina», «marca della CIMA di Shenzhen» assicuriamo la nostra alta qualità della nostra macchina come produttore eccellente in Cina.
