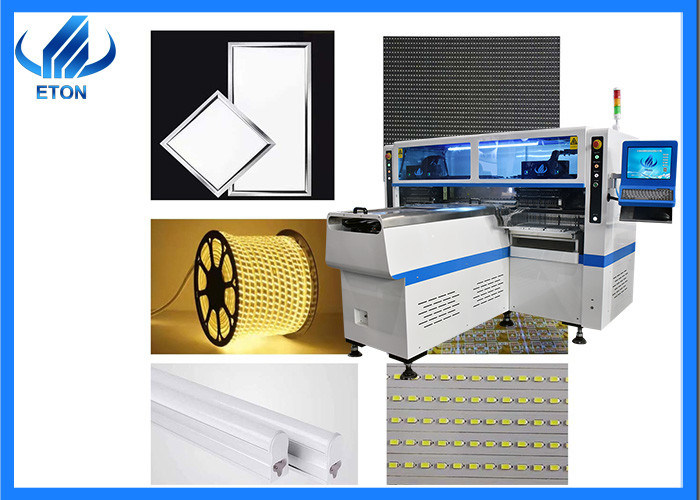

Luce doppia ad alta velocità del tubo del mounter dello smt del braccio che rende 250000CPH macchina blu e bianca
Descrizione della macchina della scelta HT-F9 e del posto
Scelta del braccio doppio LED e macchina ad alta velocità lineari magnetiche del posto, producendo 4 tipi materiali allo stesso tempo, portata 250000 CPH di capacità.
La macchina di SMT usa l'ugello di aspirazione sulla testa per assorbire le varie componenti dagli alimentatori e per montarle sul bordo del PWB.
La scelta di SMT e la macchina del posto è l'attrezzatura principale nel processo di produzione di SMT, che non può essere sostituito dall'altra attrezzatura.
Il processo di produzione di SMT è il rivestimento della pasta della lega per saldatura, il montaggio componente, la saldatura di riflusso, è il processo più principale nel processo di produzione di SMT. Per ottenere buon montando la qualità, la scelta di SMT e la macchina del posto dovrebbero avere buon processo del montaggio oltre a buona attrezzatura.
Parametro principale della macchina
| Modello |
HT-F9 |
| Dimensione (L*W*H) |
2700*2300*1550mm |
| Peso |
1700kg |
| Larghezza di lunghezza del PWB |
Massimo: 1200*330mm; Min: 100*100mm |
| Spessore del PWB |
0.5~5mm |
| Montaggio della precisione |
±0.02mm |
| Montaggio del modo |
Gruppo da prendere e gruppo da montare |
| Montaggio dell'altezza |
≤5mm |
| Montaggio della velocità |
250000 CPH |
| Macchina fotografica di NO.of |
5PCS (macchina fotografica digitale) |
| No. Della stazione degli alimentatori |
68 PCS |
| No. Della testa |
68 PCS |
Parte principale della macchina
Tre componenti principali: software, elettrico e meccanico.
Pezzi meccanici e funzioni
Elaboratore centrale: Il cervello di una macchina che raccoglie i segnali di ritorno e li elabora prima della pubblicazione delle istruzioni
Scatola elettrica: tutto il circuito della macchina è integrato nella scatola elettrica. Dopo il collegamento di potere esterno, controlla il processo corrente della macchina insieme alla macchina ospite
Circuito: Controlla le varie parti della macchina
Servomotore: dopo il servomotore è stimolato, gira positivo e negativo e guida la barretta della vite per girare collegando la barretta della vite con l'accoppiamento, così guidando (che monta testa, la piattaforma del trasporto) per fare il moto alternativo lineare. Servo controlli motori una vite.
Motore lineare: il motore lineare magnetico, attraverso il collegamento elettrico esterno per fare l'azionatore generare un campo magnetico, statore stesso è uno statore a magnete permanente e commovente con l'interazione fra i poli magnetici per rendere al supporto il moto alternativo capo.
Righello magnetico di griglia: il campo magnetico di esame senza contatto ed il valore analogico di misura nel segnale dell'uscita assoluta o incrementale, l'alta accuratezza di rilevazione, la velocità veloce di risposta, fino ad un certo punto determina l'accuratezza del montaggio capo.
Ferrovia di guida lineare: usato per sostenere e guidare la parte mobile (testa del montaggio, piattaforma di trasporto), secondo la direzione specificata per fare il movimento alternativo di alta precisione
Motore passo a passo: la larghezza di pista è regolato regolando il motore per guidare la vite di collegamento della cinghia, in modo da essere adatta ad installazione dei circuiti differenti dei clienti. Il motore del trasporto guida la cinghia, che determina il circuito.
Le nostre mostre
Partecipi alle varie mostre in Cina ed all'estero ogni anno.
Mostre domestiche: Mostra di Canton Guangya, mostra di Shanghai Monaco di Baviera, mostra della luce di Chongqing LED, ecc.
Mostre straniere: Mostra dell'India Mumbai, mostra dell'India Delhi, mostra dell'Egitto, mostra della Turchia, mostra del Pakistan, mostra della Tailandia, ecc.
Certificazione
ETON ottiene una serie di tecnologie della proprietà intellettuale, compreso 9 brevetti di invenzione, 112 brevetti pratici, 12 che il software copyrights.ETON è valutato come " premio 2015 dell'innovazione della tecnologia di impresa della Cina di impresa alta tecnologia di Guangdong» di impresa alta tecnologia» di Shenzhen ««del "" di Shenzhen di marca alta tecnologia» «LED» della CIMA «il premio speciale» ecc. di contributo della quarta della Cina LED in primo luogo dell'innovazione industria del premio» «.
Clienti
ETON come il produttore principale della scelta ad alta velocità elettronica della foto globale e macchina del posto, i prodotti sono esportati più di 20 paesi e regioni, compreso l'India, il Vietnam, la Tunisia, l'Egitto, Turchia, la Russia, la Tailandia, ecc. Prenda l'India come esempio, noi hanno molti grandi clienti in India, quali RK, SURYA, Fiem, Calcom, POLYCRB, ecc. Abbiamo venduto sopra cento macchine in India.
