LED che accende la macchina di SMT del bordo
Nome chiave: L'accensione lo smt del bordo/macchina dello smt/ha condotto la macchina dello smt di illuminazione/ha condotto l'accensione della macchina
Macchina di SMT
La macchina di SMT è «la tecnologia di superficie del supporto «media, normalmente ha incluso la macchina gradisce: Miscelatore/ecc della pasta della macchina della stampante dello stampino della macchina del posto e della scelta/macchina del trasportatore/macchina del caricatore/macchina dello scaricatore/della macchina/lega per saldatura braccio del robot
La macchina funziona
SMT che la macchina principale è controllo dal computer, una certa piccola macchina è controllato dallo SpA, la macchina principale è come: Machie del posto e della scelta, macchina automatica della stampante, machin del forno di riflusso
Il controllo di computer è macchina alto-intelligente, funzionante dallo speciale fissando la programmazione. Il controllo dello SpA è per la piccola macchina, è molto facile da operare.
La macchina di SMT è più automaticamente facile da operare con progettazione di macchina più intelligente e, potrebbe comprimere il costo della manodopera molto che la linea del manul o della IMMERSIONE di tranditional.
Applicazione della macchina

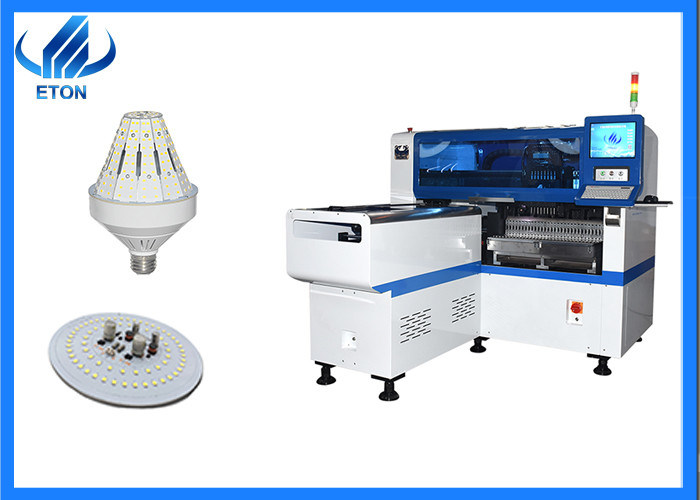

La macchina di SMT è ampiamente di applicare ai molti il genere di bordo d'accensione principale e del bordo di driver. HT-E8S-1200 è la macchina multifunzionale del mounter per il montaggio il chip/resistenza/condensatore principali/ecc. Potrebbe applicarsi alla lunghezza di dimensione 1.2m del PWB ed alla larghezza massime di 0.5m. Per la maggior parte del bordo di illuminazione della lente, è ampiamente l'applicazione.
L'operatore richiede
Per la macchina di SMT, se usando la linea automatica, abbia bisogno normalmente di 1-2 lavoratori, se usando la linea semiautomatica, normalmente hanno bisogno di 2-3 lavoratori. Per il lavoratore ricco di expenrience, anche 1 lavoratore potrebbe lavorare per a più linee.
La macchina di disposizione è l'attrezzatura di produzione del centro nel processo di produzione di SMT ed è inoltre un'attrezzatura di produzione specializzata. Gli operatori della macchina di disposizione devono seguire la formazione di pre-lavoro e passare l'esame prima che possano iniziare il lavoro. I bisogni per il flusso di lavoro della macchina di disposizione ed il funzionamento della macchina di disposizione sono la conoscenza che l'operatore di disposizione deve richiedere.
Flusso di lavoro della macchina di disposizione:
La funzione della macchina di disposizione è pricipalmente con la disposizione suction->displacement->positioning->component fixing->component del bordo del PWB ed altre operazioni.
1. Il bordo del PWB da montare entra nell'area di lavoro ed è riparato alla posizione predeterminata.
2. Il materiale componente è installato sull'alimentatore ed è installato alla posizione della raccolta della testa di disposizione secondo l'insieme di posizione nel programma.
3. La testa di disposizione si muoverà verso la posizione di prendere le componenti, giro sul vuoto, l'ugello di aspirazione andrà su e giù prendere le componenti e poi utilizzare il sensore di vuoto per individuare se le componenti sono succhiate.
4. Effettui l'identificazione della componente, legga le caratteristiche componenti della biblioteca componente e paragonarle alle componenti prese. Se il confronto e la valutazione non si incontrano, le componenti sono gettate nella scatola residua. Se la partita di valutazione e di confronto, quindi calcola la posizione centrale e l'angolo della componente.
5. Secondo la regolazione nel programma, regoli l'angolo di rotazione della componente con l'asse di Z della testa di disposizione e muovere la testa di disposizione verso la posizione fissata dal programma, di modo che il centro della componente coincide con la posizione di montaggio del bordo del PWB.
6. L'ugello di aspirazione della macchina di disposizione cadrà all'altezza fissata dal programma, gira fuori dal vuoto e la componente cadrà e l'operazione secondaria di disposizione componente sarà completata.
7. Dopo tutto le componenti sono montate, l'ugello di aspirazione è disposto indietro sul posto ed il bordo del PWB è trasferito alla posizione stabilita. Completi l'operazione di montaggio di intero bordo del PWB.
Il flusso di lavoro della macchina di disposizione può essere riassunto come: bordo che si alimenta e segnare riconoscimento - > apprendimento automatico - > selezione dell'ugello - > selezione dell'alimentatore - > raccolto della componente - > rilevazione componente per la valutazione - > disposizione - > direzione dell'ugello - > bordo dell'uscita.
