Dettagli:
Termini di pagamento e spedizione:
|
Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
Type: | Automatic | Usage: | SMT Mounting Machine,LED |
Feeders: | 68pcs | ||
Evidenziare: | CE di SMT Mounter della luce di pannello,Macchina dell'Assemblea del PWB SMT del motore lineare,Macchina dell'Assemblea del PWB SMT della luce di pannello |

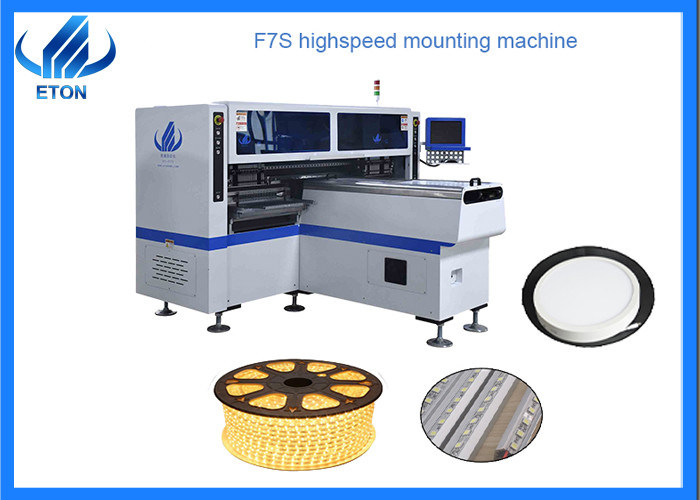

Luce di pannello che rende a mounter HT-F7S la macchina magnetica del PWB del motore lineare assebly
Caratteristiche
Parametro
Modello | HT-F7S |
Dimensione | |
Lunghezza | 2700mm |
Larghezza | 2300mm |
Altezza | 1550mm |
Peso totale | 1700kg |
PWB | |
Larghezza di lunghezza del PWB | Massimo: min di 1200*330mm: 100*100mm |
Spessore del PWB | 0.5-5mm |
Pressione del PWB | Pressione regolabile pneumatica |
Montaggio del modo | Raccolto del gruppo e collocazione del gruppo |
O.S. | |
Sistema | Windows7 |
Software | R & S indipendente |
Esposizione | Monitor del touch screen |
Dispositivo introdotto | Tastiera, topo |
Sistema di visione | |
No. della macchina fotografica | 5 insiemi (macchina fotografica digitale) |
Allineamento di visione, correzione del SEGNO | |
Ripeti il montaggio della precisione | ±0.02mm (precisione di ripetizione) |
Montaggio dell'altezza | ≦5mm |
Montaggio della velocità | 150000~180000 CPH |
Componenti | LED 3014/3020/3528/di 5050 e condensatori, resistenze, raddrizzatori a ponte, ecc. |
Spazio delle componenti | 0.5mm |
Potere | 380AC 50 HERTZ |
Consumo di energia | 6kw |
Condizioni di funzionamento | 23℃±3℃ |
Trasmissione del trasportatore | Max Length: 1200 millimetri |
Velocità della trasmissione | >500mm/sec |
Direzione di trasmissione | Singolo (left→ giusto o il right→ ha andato) |
Tipo di trasmissione | Azionamento online |
Posizionamento del modo | Ottico |
Dotazione d'aria | 0.4-0.6mpa (²) di 4-6kgf/cm 150N/min |
Controllo elettrico | Ricerca e sviluppo indipendenti da ETON |
Insieme del modulo 1 della scheda di controllo di moto | Ricerca e sviluppo indipendenti da ETON |
X, Y, modo dell'azionamento di asse di Z | Servomotore lineare magnetico di qualità superiore di motor+ |
Sistema d'alimentazione | |
No. della stazione degli alimentatori | 68 PCS |
No. della testa | 34 PCS |
Modo di alimentazione |
Alimentatore elettrico con il doppio motore |
Introduzione del mestiere di produzione della luce della metropolitana del LED
Macchina della stampante della pasta della lega per saldatura: La pasta della lega per saldatura è stampino stampato sul bordo del PWB tramite lo stampino della stampante.
Macchina del posto e della scelta: Monti il componente elettronico alla posizione specificata sul forno di PCB.Reflow: Fonda la pasta della lega per saldatura e riparila all'elemento di montaggio.
Singolo trasportatore: Ispezioni la qualità dell'assemblea e della saldatura per attenuare la linea di produzione.
Vantaggio della società
Gruppo efficiente: I migliori suggerimenti del lineequipment pieno di SMT secondo il vostri bilancio e sito.
Prezzo competitivo: Siamo direttamente fabbricazione della macchina della scelta e del posto di ETON, in modo da possiamo dargli il migliore prezzo competitivo con i materiali di alta qualità.
Alta qualità: Abbiamo rigorosamente controllo di qualità durante il allproduction dalle materie prime alla macchina finita.
Alta efficienza: Le parti di Allmachines sono rese a byourselves, in modo da è conveniente controllare il timeschedule e la qualità tempestivi.
Imballaggio
Tutte le macchine sono imballate con il vuoto e l'imballaggio di legno come quello nelle immagini.
Imballaggio del film di punto 1.
Impedisca la macchina polvere, l'acqua, l'arresto e scuotere.
Punto 2. aggiunge l'imballaggio di foam+film
La protezione sicura doppia, impedisce la macchina l'arresto e scuotere.
Imballaggio unico della stagnola di punto 3.
Aggiunga l'imballaggio della stagnola può impedire il film da zero rotto.
Punto 4. ha personalizzato il forte imballaggio di legno del cartone
Il forte legno su misura che imballa per la nave dell'oceano, le macchine è oi della correzione nel cartone di legno, efficacemente per impedire la collisione e la scossa.
Servizio
1. Prima di ordine:
Appoggieremo il suggerimento professionale della linea di SMT
Raccomanderemo il migliore modulo secondo i prodotti
Forniremo alla migliore citazione il prezzo franco fabbrica
2. Dopo ordine:
La macchina avrà la buona prova ed invecchiare prima della spedizione
Sosteniamo l'installazione ed addestramento libero della macchina, tempo che speciale sosteniamo online la formazione ed insegnamento video.
Abbiamo gruppo post-vendita professionale, potremmo risolvere appena possibile il problema
La garanzia della macchina è di un anno, durante la garanzia, tutte le parti deve essere riparata e sostituito sia libero per i clienti.
FAQ
Q1: Fornite gli aggiornamenti di software?
Per i clienti che comprano la nostra macchina, possiamo offrire il software migliorato libero per voi.
Q2: La nostra macchina ha bisogno della dotazione d'aria?
Sì, la macchina ha bisogno della dotazione d'aria.
Q3: Ciò è la prima volta uso questo genere di macchina, è facile da operare?
Abbiamo il manuale dell'utente e video inglesi della guida per insegnargli come utilizzare la macchina. Ed inoltre arrangiatore i nostri ingegneri d'oltremare alla vostri installazione ed addestramento della fabbrica gratis.
Q4: Come circa la garanzia?
Fornisca un periodo di garanzia di anno. Fuori del periodo di garanzia, avremo 1-2 servizi porta a porta liberi ogni anno
Q5: Come posso comprare la macchina voi?
(1) consultici sulla linea o dal email;
(2) negozii e confermi il prezzo finale, il trasporto, il metodo di pagamento ed altri termini; (3) inviigli la fattura pro forma e confermi il vostro ordine;
(4) effettui il pagamento secondo il metodo messo sulla fattura pro forma;
(5) prepariamo il vostro ordine in termini di fattura pro forma dopo la conferma del vostro pagamento completo. E controllo 100% di qualità prima della spedizione; (6) invii il vostro ordine via preciso o da aria o dal mare.
