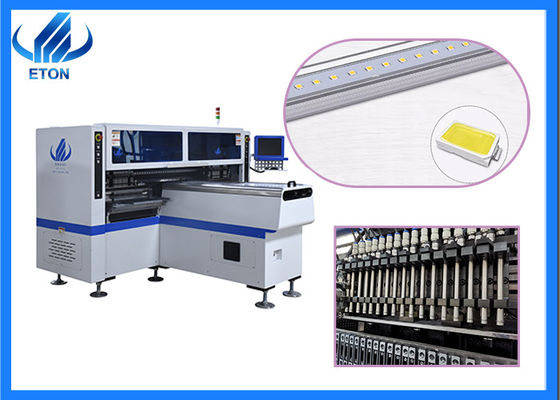

linea di assemblaggio di luci a led macchina semiautomatica per tubo da 1,2 m di potenza 6kw e 68 stazioni di alimentazione
Il parametro della macchina per la produzione di tubi
|
ETON Mounter smt ad alta velocità per tubo luminoso
|
| Larghezza lunghezza PCB |
Massimo: 1200*330 mm Minimo: 100*100 mm |
| Spessore PCB |
0,5-5 mm |
| Sistema |
Windows 7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Velocità di montaggio |
150000~180000 CPH |
| Componenti |
LED 3014/ 3020/ 3528/ 5050 e condensatori, resistori, raddrizzatori a ponte, ecc. |
| Componenti Spazio |
0,5 mm |
| Energia |
380 CA 50 HZ |
| Trasmissione del trasportatore |
Lunghezza massima: 1200 mm |
| Velocità di trasmissione |
>500mm/sec |
| Modo di posizionamento |
Ottico |
| Alimentazione d'aria |
0,4-0,6 mpa (4-6 kgf/cm²) 150 N/min |
| X, Y, Z Asse Drive way |
Motore lineare magnetico di fascia alta + servomotore |
| N. di stazioni di alimentazione |
68 PZ |
| N. di testa |
34 PZ |
| Dimensione |
2700*2300*1550 mm |
| Peso totale |
1700 kg |
| Bloccaggio PCB |
Pressione regolabile pneumatica |
| Modalità di montaggio |
Scelta di gruppo e luogo di gruppo |
| Precisione di montaggio |
±0,02 mm (precisione di ripetizione) |
| Altezza di montaggio |
≦5mm |
| N. di fotocamera |
5 set (fotocamera digitale) |
| Allineamento visivo, correzione MARK |
| Consumo di energia |
6kw |
| Ambiente operativo |
23℃±3℃ |
| Direzione di trasmissione |
Singolo (sinistra → destra o destra → sinistra) |
| Modalità di trasmissione |
Guida in linea |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Modo di alimentazione |
Alimentatore elettrico con doppio motore |
Caratteristica

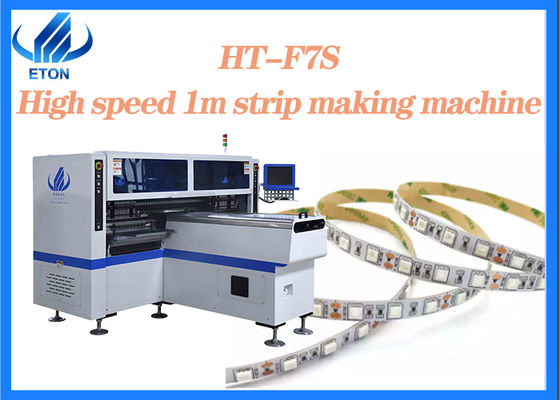

1. Applicare a: PCB rigido da 0,6 M, 0,9 M, 1,2 M e striscia flessibile LED da 0,5 M, 1 M.Produci 2-4 tipi di materiali contemporaneamente.
2. Velocità di montaggio: 150000-180000 CPH
3. alta produttività: i moduli di montaggio ogni set di 18 ugelli, un totale di 68 stazioni di alimentazione e 34 teste di pezzi
La linea di produzione per la produzione di tubi Led
Disponiamo di una gamma completa di attrezzature per la linea di produzione di macchine pick and place, quindi abbiamo i suggerimenti professionali per voi per costruire la linea di produzione.
Di seguito sono riportati i suggerimenti dei passaggi di base per l'avanzamento e l'attrezzatura del pick and place:
Certificati
ETON non solo occupa la posizione di leader nel campo delle macchine di posizionamento fotoelettriche ad alta velocità, ma ha anche compiuto progressi rivoluzionari nel campo delle macchine di posizionamento ad alta velocità smt, ha sviluppato con successo una varietà di macchine di posizionamento universali ad alta velocità smt convenienti.
ETON ha ottenuto una serie di tecnologie di proprietà intellettuale, per un totale di 133 brevetti, inclusi 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore sul software, ha anche ottenuto i certificati d'oltremare come CE, CCC, SIRA, ecc.
Le nostre mostre
Partecipa a varie mostre in Cina e all'estero ogni anno.
Mostre nazionali: Guangzhou Guangya Exhibition, Shanghai Munich Exhibition, Chongqing LED Light Exhibition, ecc.
Mostre estere: mostra India Mumbai, mostra India Delhi, mostra Egitto, mostra Turchia, mostra Pakistan, mostra Tailandia, ecc.
Mercato
I nostri prodotti sono stati esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc. E qui ci sono alcuni dei nostri grandi clienti:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR e così via.
