Dettagli:
Termini di pagamento e spedizione:
|
| Marca: | ETON | Modello: | HT-E8S-1200 |
|---|---|---|---|
| Lunghezza: | 2550 millimetri | Larghezza: | 1650mm |
| Altezza: | 1550 millimetri | Larghezza di lunghezza del PWB: | Massimo: min di 1200*500mm: 100*100mm |
| Evidenziare: | I prodotti della lente selezionano e dispongono la macchina,macchina del montaggio del PWB SMT di 1200mm,Macchina del montaggio di SMT del bordo di PCBA |
||

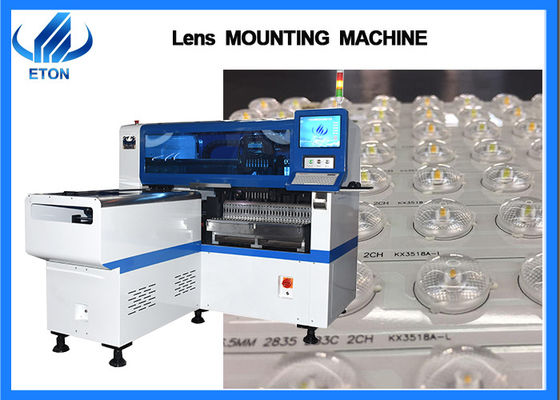

12 prodotti della lente delle teste selezionano e dispongono la macchina
Processo dei prodotti della lente
Il montaggio della lente è diviso in due punti. Il primo punto è il montaggio della perla della lampada ed il secondo punto è il montaggio della lente.
Il primo punto: Stampi la pasta della lega per saldatura sul cuscinetto del bordo del PWB con una maglia d'acciaio, il secondo punto è di montare la perla della lampada sulla posizione designata del bordo del PWB ed il terzo punto è di saldare il bordo montato del PWB con la saldatura di riflusso
Dopo la saldatura di riflusso, metta il bordo del PWB nell'erogatore della colla per dispensare la colla, quindi monti la lente su e poi entri nel forno della saldatura di riflusso o nel forno di trattamento UV.
Nota: La temperatura richiesta per sovra-riflusso della lente che salda e la saldatura di sovra-riflusso della perla della lampada è differente
Parametro di Technial
| Modello | HT-E8S-1200 |
| Dimensione | |
| Lunghezza | 2550 millimetri |
| Larghezza | 1650 millimetri |
| Altezza | 1550 millimetri |
| Peso totale | 1700 chilogrammi |
| PWB | |
| Larghezza di lunghezza del PWB | Massimo: min di 1200*500mm: 100*100mm |
| Spessore del PWB | 0.5-5mm |
| Pressione del PWB | Pressione regolabile pneumatica |
| Montaggio del modo | Raccolto del gruppo e placingseparate separato che selezionano e separare collocazione |
| O.S. | |
| Sistema | Windows7 |
| Software | R & S indipendente |
| Esposizione | Monitor del touch screen |
| Dispositivo introdotto | Tastiera, topo |
| Sistema di visione | |
| No. della macchina fotografica | 2 insiemi della macchina fotografica importata |
| Visione per l'identificazione di volo, correzione del SEGNO | |
| Montaggio della precisione | ±0.04mm |
| Montaggio dell'altezza | <15mm> |
| Montaggio della velocità | 45000 CPH |
| Componenti | LED, condensatori, resistenze, IC, componenti a forma di, ecc. |
| Spazio delle componenti | 0.2mm |
| No. della stazione degli alimentatori | 28 PCS |
| No. degli ugelli | 12 PCS |
| Potere | 380AC 50HZ |
| Consumo di energia | 4 CHILOWATT |
| Condizioni di funzionamento | 23℃±3℃ |
| Trasmissione del trasportatore | Lunghezza massima: 1200 millimetri |
| Velocità della trasmissione | >1000mm/sec |
| Direzione di trasmissione | Entrambe direzione (opzione) |
| Tipo di trasmissione | Azionamento online automatico |
| Dotazione d'aria | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controllo elettrico | Ricerca e sviluppo indipendenti da ETON |
| X, Y, modo dell'azionamento di asse di Z | Motore lineare magnetico di qualità superiore + servomotore |
| Modo di alimentazione | Alimentatore elettrico con il doppio motore |
Linea di SMT della lente intera
Cliente
abbiamo molto partner in porcellana quali MLS, illuminazione di Foshan, NVC, OPPlE, ecc.
FAQ
Q: Come i vostri prodotti sono imballati?
: Tutte le macchine sono imballate con il vuoto e l'imballaggio di legno come quello nelle immagini.
Q: Che genere di servizio che posso avere, se compro la macchina da ETON?
: Daremo voi per installare e l'addestramento. È libero per voi. E ingegnere inviato con voi.
Q: A cui è la vostra macchina adatta?
: Le nostre macchine sono ampiamente usate nell'illuminazione, nello schermo di visualizzazione, nell'elettronica, nell'alimentazione elettrica di azionamento, in elettrodomestici, nella nuova energia ed in altre industrie
