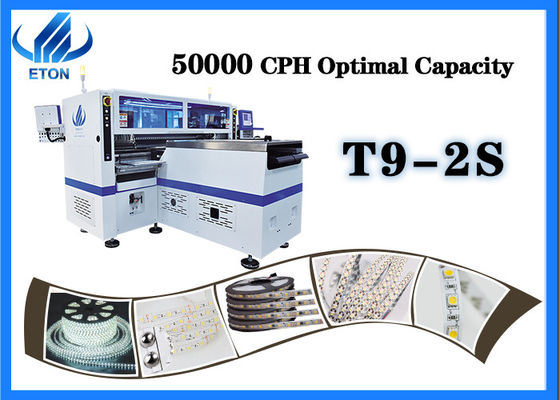

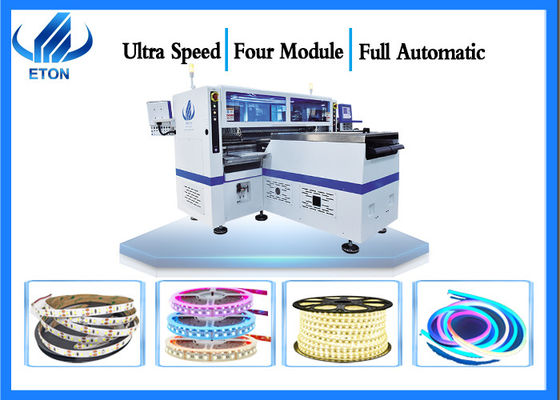

Montatore smt a quattro moduli per striscia led lunga da 5m a 100m con 10 telecamere e capacità 500000 CPH
Parametro tecnico della macchina
| Modello |
T9-2S |
| Larghezza lunghezza PCB |
250(±10)mm*Qualsiasi lunghezza |
| Spessore PCB |
0,1-0,5 mm |
| Bloccaggio PCB |
Aspirazione del vuoto, bloccaggio del cilindro, carreggiata regolabile |
| Modalità di montaggio |
Prelievo di gruppo e posizionamento di gruppo |
| Sistema |
Windows 7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Schermo |
Display a LED |
| sistema MES |
Personalizzato (opzione) |
| N. di fotocamera |
10 set Allineamento visivo + correzione del segno |
| Precisione di montaggio |
±0,05 mm/±0,05 mm (precisione di ripetizione) |
| Altezza di montaggio |
≤5 mm |
| Velocità di montaggio (ottimale) |
Doppio lato 500000 CPH, Singolo lato 250000 CPH |
| Gamma componenti |
LED3014/3020/2858/505 e resistenza, condensatori, raddrizzatori a ponte |
| Spazio dei componenti |
0,5 mm |
| Energia |
380 CA 50 Hz |
| Consumo di energia |
9,6KW |
| Ambiente operativo |
23℃±3℃ |
| Trasmissione del trasportatore |
Lunghezza massima: 1000 mm |
| Velocità di trasmissione |
>500mm/sec |
| Direzione di trasmissione |
Singoli (sinistra→destra o destra→sinistra) |
| Modalità di trasmissione |
Guida in linea |
| Modalità posizione |
Ottico |
| Consumo di gas |
0.4-0.6mpa(4-6kgf/cm²)150N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Modo di azionamento dell'asse X, Y, Z |
Motore lineare magnetico di fascia alta + servomotore |
| Sistema di alimentazione |
| N. di stazioni di alimentazione |
136PCS (stazione singola 68PCS) |
| No. di ugelli |
136 pezzi (lato singolo 68 pezzi) |
| Modo di alimentazione |
L'alimentatore elettrico adotta un singolo motore |
Le applicazioni
Vantaggi aziendali
1. Attrezzatura SMT: Pick and place macchina/forno di riflusso/stampante per stencil/trasportatore pcb/SPI/AOI.etc
2. Fabbrica di luci per: lampadine a led, DOB, lente, pannello luminoso, downlight, lampione, tubo, 0,5 m, striscia luminosa da 1 m, ecc.
3. Fornire ingegneri d'oltremare per l'installazione gratuita e la formazione gratuita.
4. Marchio TOP del produttore di macchine China SMT, 500 dipendenti per ETON
5. Mercato d'oltremare: i prodotti esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc.
Siamo in grado di fornire una soluzione di linea SMT e un servizio migliore per te!
Le nostre mostre
Partecipa a varie mostre in Cina e all'estero ogni anno.
Mostre nazionali: Guangzhou Guangya Exhibition, Shanghai Munich Exhibition, Chongqing LED Light Exhibition, ecc.
Mostre estere: mostra India Mumbai, mostra India Delhi, mostra Egitto, mostra Turchia, mostra Pakistan, mostra Tailandia, ecc.
Mercato
I nostri prodotti sono stati esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc. E qui ci sono alcuni dei nostri grandi clienti:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR e così via.
