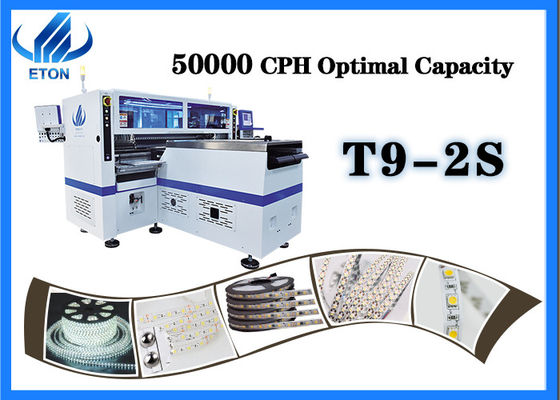

Scelta di SMT e macchina del montaggio del posto affinchè rotolo di 100M rotolino la striscia lunga del LED con 500000 CPH
Caratteristiche:
1: Producendo con la produzione dei 4 tipi di materiali allo stesso tempo con capacità elevata, disponibili per 1M, 5M, 50M o qualsiasi lunghezze della striscia e del rotolo flessibili rotolare.
2: Gli ugelli a quattro moduli e 17 del braccio doppio per ogni parte di montaggio, la parte A o la parte B possono essere montati esclusivamente o contemporaneamente.
3: Calibratura automaticamente, alta precisione, disponibile per RGB
4: Tecnologia esclusiva di brevetto: Gruppo da selezionare e gruppo da montare
Parametro tachnical della macchina
| Modello |
T9-2S |
| Dimensione |
3454x3035x1777mm |
| Peso totale |
3100kg |
| /PCB |
| Larghezza di lunghezza del PWB |
250 (±10) lunghezze mm*Any |
| Spessore del PWB |
0.1-0.5mm |
| Pressione del PWB |
Adsorbimento di vuoto, cilindro che preme, larghezza di pista regolabile |
| Montaggio del modo |
Raccolto del gruppo e collocazione del gruppo |
| O.S. |
| Sistema |
Windows 7 |
| Software |
R & S indipendente |
| Esposizione |
Esposizione di LED |
| Sistema di MES |
Su misura (opzione) |
| Sistema di visione |
| Macchina fotografica di No.of |
10 insiemi (macchina fotografica digitale) |
| Correzione di visione alignment+Mark |
| Montaggio della precisione |
±0.05mm/±0.05mm (precisione di ripetizione) |
| Montaggio dell'altezza |
≤5mm |
| Montando velocità (optimum) |
Doppio lato 500000CPH, singolo lato 250000CPH |
| Gamma delle componenti |
LED3014/3020/2858/505 e resistenza, condensatori, raddrizzatori a ponte |
| Spazio delle componenti |
0.5mm |
| Potere |
380AC 50HZ |
| Consumo di energia |
9.6KW |
| Condizioni di funzionamento |
23℃±3℃ |
| Trasmissione del trasportatore |
MAX Length: 1000mm |
| Velocità della trasmissione |
>500mm/sec |
| Direzione di trasmissione |
Sceglie (left→right o right→left) |
| Tipo di trasmissione |
Azionamento online |
| Modo di posizione |
Ottico |
| Consumo del gas |
0.4-0.6mpa (²) di 4-6kgf/cm 150N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti da ETON |
| Insieme del modulo 1 della scheda di controllo di moto |
Ricerca e sviluppo indipendenti da ETON |
| X, Y, modo dell'azionamento di asse di Z |
Motore magnetico di qualità superiore del motore lineare +Servo |
| Sistema d'alimentazione |
| No. della stazione degli alimentatori |
136PCS (posto fisso 68PCS) |
| Ugelli di No.of |
136PCS (singolo lato 68PCS) |
| Modo di alimentazione |
L'alimentatore elettrico adotta il singolo motore |
La linea di produzione dello smt

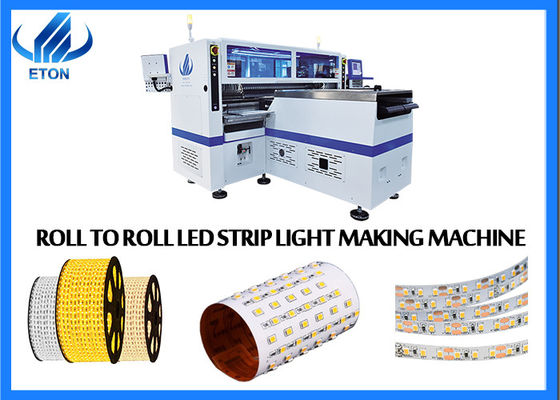

T9-2S è ultra ad alta velocità e macchina professionale del posto e della scelta affinchè nessun rotolo del cavo rotoli la luce di striscia principale, particolarmente, può produrre tutta la lunghezza della striscia principale immediatamente, quali i 10m, 25m, 50m, 100m, ecc.
Vantaggi della società
Dall'installato da nel 2011, ETON ha più di 12 anni di esperienza. Nel 2020, il complesso industriale intelligente nella provincia di Jiangxi ha installato. Inoltre ha più di 500 impiegati e gruppo di R & S 50.
Nel 2022, ETON ha sviluppato il più alta macchina di montaggio della velocità, la capacità ottimale può raggiungere 500000CPH. E la più nuova serie di serie-onore, la componente minima può montare 0201.
ETON ha la divisione ad alta velocità della macchina della scelta e del posto di SMT, la divisione della stampante dello stampino della pasta della lega per saldatura di precisione, la divisione d'erogazione dell'attrezzatura di precisione ad alta velocità e divisione periferica dell'attrezzatura di automazione dello smt.
Certificati
ETON s non solo nella posizione principale nel campo delle macchine ad alta velocità fotoelettriche di disposizione, ma inoltre ha realizzato i progressi dell'innovazione nel campo della macchina ad alta velocità di disposizione dello smt, con successo ha sviluppato varie macchine universali ad alta velocità di disposizione dello smt redditizio.
ETON ha ottenuto una serie di tecnologie della proprietà intellettuale, 133 brevetti totali, compreso 9 brevetti di invenzione, 112 brevetti pratici, 12 copyright del software, inoltre ha guadagnato i certificati d'oltremare come CE, ccc, SIRA, ecc.
