Dettagli:
Termini di pagamento e spedizione:
|
| Dimensioni del circuito stampato: | Dimensione massima: 500*450 mm (lato singolo) | Spessore PCB: | 0,5-4,5 mm |
|---|---|---|---|
| Telecamera: | Componente di riconoscimento della visione del volo della testa Allineamento della visione + correzi | Ripetere la precisione: | ±0,02 mm |
| Altezza di montaggio: | ≦ 6mm | Velocità ottimale: | 120000 CPH |
| Gamma di componenti: | Pacchetti min 0201~10 mm e IC ecc. | No.di teste: | Doppio lato: 40 PZ Singolo lato: 20 PZ |
| Modo di alimentazione: | Alimentatore intelligente a doppia testa | Modo di azionamento dell'asse X, Y, Z: | Motore lineare magnetico di fascia alta e servomotore |
| Evidenziare: | montatore automatico del chip del motore magnetico,montatore automatico del chip 120000CPH,macchina del posto della scelta della luce SMT del LED |
||

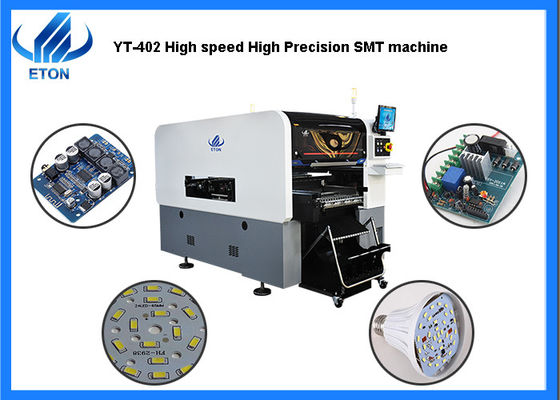

Automatico ad alta precisione ad alta velocità 120000CPH illuminazione a led SMT pick and place machine
Informazioni sulla macchina
1. Punti salienti della macchina
(1) testa multimodulare ad alta velocità, si applica a chip ultra piccolo 0201-10 * 10mm chip grande, gamma di componenti più ampia
(2) migliorare le prestazioni di riconoscimento, dimensioni fino a 40 * 40 mm.
(3) ogni modulo 20 mandrini, sia ad alta velocità che intelligenti con un design leggero e compatto.
(4) ogni testa di posizionamento con funzione di rilevamento indipendente, migliora la stabilità dell'apparecchiatura e l'affidabilità del prodotto.
(5) adotta un motore lineare magnetico di fascia alta, un servosistema e una testa modulare multifunzione, la capacità è aumentata del 25% rispetto alla macchina tradizionale, la velocità di posizionamento ottimale raggiunge 120000 CPH.
2. produzione flessibile
(1) Telecamera a scansione a linea fissa: i componenti con dimensioni inferiori a 10*10 mm o altezza inferiore a 6 mm possono essere utilizzati per l'identificazione ad alta velocità e ad alta precisione
(2) Riconoscimento del MARCHIO: sistema di riconoscimento del segno di alta precisione, adozione del riconoscimento dell'illuminazione a 3 colori, applicazione a qualsiasi segno di forma e obiettivo, gamma più ampia di applicazioni.
(3) carrello di aggancio, alimentatore a nastro a doppia testa intelligente
3. alta affidabilità
(1) nuovissima testa di posizionamento ad alta precisione auto-sviluppata
(2) combina l'elevata precisione, la telecamera di riconoscimento del segno con la telecamera per la visione di volo fissa, garantisce la precisione del posizionamento
(3) la testa di posizionamento adotta il rilevamento del vuoto indipendente per migliorare le prestazioni di posizionamento
(4) programmazione off-line, risparmio di tempo del ciclo di commutazione
(5) funzione di apprendimento intelligente del software AI e funzione di ottimizzazione automatica
4. struttura del sistema di trasmissione
(1) due gantry, 120 mandrini * 2 gantry, totale 40 mandrini
(2) capacità di gestione PCB flessibili, doppio binario, entrambi i gantry possono montare contemporaneamente lo stesso PCB di grandi dimensioni, realizzando una produzione flessibile
(3) cablaggio flessibile tramite teste di posizionamento modulari e varie modalità di produzione.
Parametro

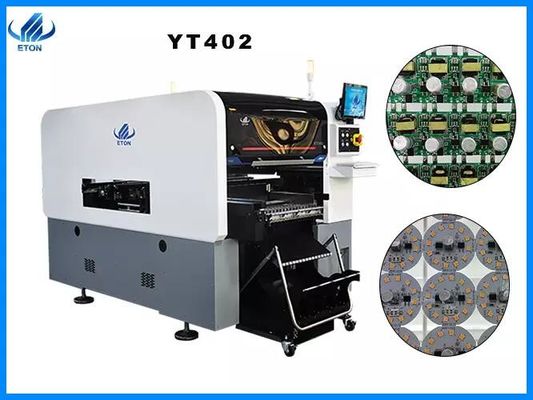

| modello | YT 402 |
| Dimensioni del circuito stampato |
Dimensione massima: 500*450 mm (singolo PCB) 500*300 MILLIMETRI (doppio PWB) Dimensione minima: 50*50 mm |
| Spessore PCB | 0,5-4,5 mm |
| Bloccaggio PCB | Bloccaggio cilindro, carreggiata regolabile |
| rotaia | 2 binari, 2 cavalletti (il binario 1,4 è un binario fisso) |
| sistema | Windows 7 |
| Software | Ricerca e sviluppo in modo indipendente |
| Sistema MES di gestione della produzione | Personalizzato (opzione) |
| Programmazione offline | a disposizione |
| No. Della macchina fotografica | 4 set (fotocamera digitale) |
| Riconoscimento della telecamera per la visione dal basso | |
| Allineamento visivo + correzione del segno | |
| Ripetere la precisione | ±0,02 mm |
| Altezza di montaggio | ≦6 mm |
| Velocità di montaggio | 120000 CPH (velocità ottimale) |
| Gamma componenti | Pacchetti min 0201-10*10 mm e IC ecc |
| potenza | 380 CA 50Hz 6KW |
| Ambiente operativo | 23℃±3℃ |
| Direzione di trasmissione | Standard: unidirezionale |
| Modalità di trasmissione | Guida in linea |
| Modalità posizione | ottico |
| Consumo di aria | 0,4-0,6 mpa()4-6 kgf/cm2) 150 N/min |
| Controllo elettrico | Ricerca e sviluppo indipendenti di ETON |
| Modulo scheda di controllo del movimento 1 set | |
| Modo di azionamento dell'asse X, Y, Z | Motore lineare magnetico di fascia alta + servomotore |
| No. Della stazione di alimentazione | Slot per carrello di aggancio a doppio lato 32 PCS, pacchetti bobina nastro: 64 PCS (slot per carrello di aggancio lato singolo 16 PCS, pacchetto bobina nastro: 32 PCS), passaggio libero tra carrello di aggancio e alimentatore vassoio IC |
| No. Di teste | Doppio lato: 40 PZ (lato singolo: 20 PZ) |
| Modo di alimentazione |
Alimentatore intelligente a doppia testa |
Vantaggi aziendali
ETON è stata fondata nel 2011 con oltre 10 anni di esperienza nella macchina pick and place ad alta velocità.Siamo il più grande produttore di alta tecnologia in Cina con una forte capacità di progettazione, produzione di ricerca e sviluppo, vendita e servizi. "Alta efficienza", "Alta qualità" e "Alta stabilità" sono la tecnologia di base di ETON.
Forte capacità produttiva, ETON ha un parco industriale di oltre 50000 metri quadrati nella provincia di Jiangxi, capacità della macchina superiore a 50 unità / mese
133 brevetti di invenzione e brevetti di tecnologia di proprietà, tra cui Abbiamo ottenuto 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore sul software.
ETON ha istituito il centro di ricerca e sviluppo, la divisione macchine per il posizionamento ad alta velocità smt, la divisione attrezzature per la stampa di pasta saldante di precisione, la divisione attrezzature per l'erogazione di precisione ad alta velocità, la divisione attrezzature per l'automazione periferica smt e il centro di controllo qualità per garantire la qualità delle macchine.
FAQ
1. Fornite la macchina completa della linea di produzione?
Sì, naturalmente.Forniamo l'intera macchina della linea di produzione, compresa la stampante per pasta saldante, il nastro trasportatore, il forno di riflusso della macchina pick and place.
2. Quali sono gli apparecchi principali della macchina pick and place?
Abbiamo molte macchine diverse e macchine diverse si applicano a dispositivi diversi.I prodotti principali includono lampadina, tubo, striscia flessibile, pannello luminoso, downlight, lampione, plafoniera, wall washer ecc.
3. Che ne dici del linguaggio del software operativo della macchina?
Il nostro software è ricerca e sviluppo indipendente da noi stessi con 2 lingue (inglese e cinese).
4. Quali sono i termini di pagamento?
T/T va bene.Puoi scegliere FOB Shenzhen.
5. Chi sono i tuoi principali clienti?
La nostra produzione è stata esportata in oltre 20 paesi e regioni, tra cui Corea del Sud, India, Egitto, Turchia, Russia ecc.
