Dettagli:
Termini di pagamento e spedizione:
|
Modello: | YT202S | Garanzia: | 1 anno, 12 mesi |
---|---|---|---|
Componenti applicabili: | CONTENTINO | Nome: | SMD Chip Mounter, SMT selezionano e dispongono la macchina, SMT Chip Mounter, ugello dello smt |
Applicazione: | Linea di produzione di SMD, macchina del tiratore del montaggio di SMT, linea di produzione di SMT, | Alimentazione elettrica: | 380V 50Hz |
Circostanza: | nuovo, 100% originale, nuovo di zecca | Nome di prodotto: | Macchina dell'Assemblea della macchina \ LED Mounter \ LED del posto, tiratore automatico del montag |
Peso: | 1700 kg | montaggio della velocità: | 80000 CPH |
Tipo: | Automatico | Uso: | Assemblea del circuito, macchina del montaggio di SMT, SMD, LED |
Dimensione: | 2788*1686*1375 mm | ||
Evidenziare: | Macchina del montaggio del bordo di driver del LED,Macchina del montaggio della luce di 80000 CPH LED,macchina del montaggio della luce del motore lineare LED |

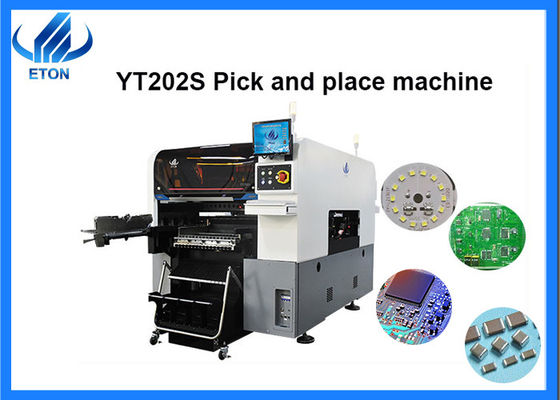

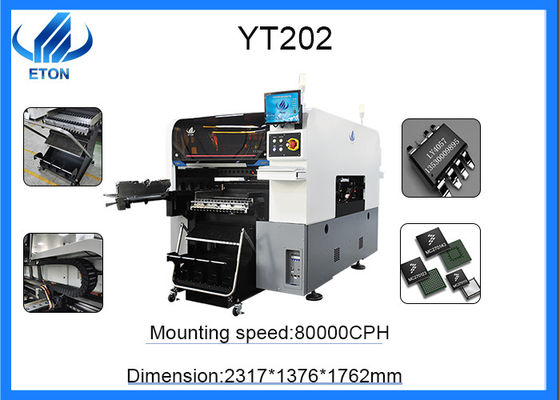

Macchina del montaggio del bordo di autista della luce del LED con l'automobile di aggancio
Descrizione di prodotto

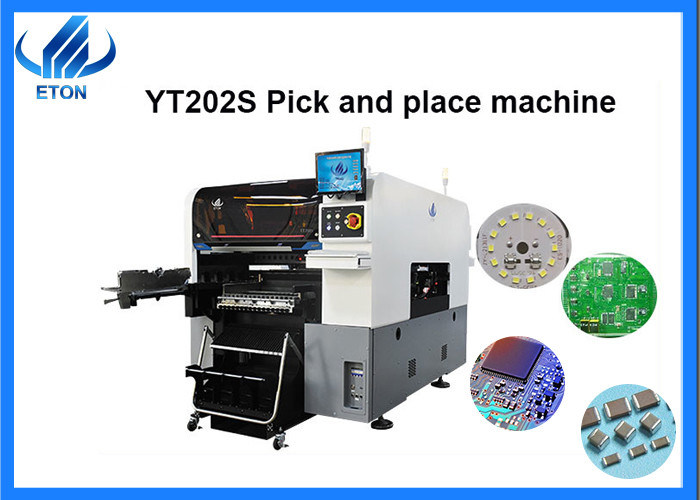

La scelta di YT202S SMT e la macchina del posto, la velocità teorica di YT202s è 80000 CPH, in primo luogo, dall'aspetto della macchina, questi due moduli sono approssimativamente la stessa. La più grande differenza è che yt202s ha due teste di montaggio.
Quando la macchina funziona, funzionano per due PCBs differente rispettivamente. Due prodotti possono essere prodotti allo stesso tempo. Il lavoro laterale di arresti uno e l'altro lato continuano a lavorare. Sono controllati indipendente. Molto intelligente.
la ferrovia di guida principale di yt202s è inoltre un motore lineare magnetico di qualità superiore. ha alta precisione.
Caratteristica
Il motore lineare magnetico di alta precisione, che è utilizzata per migliorare la stabilità, la velocità e l'accuratezza di lavora la disposizione a macchina.
Ciò è scala stridente, è un dispositivo di rilevazione, che determina l'accuratezza della disposizione capa fino ad un certo punto.
La catena di resistenza, la funzione è di proteggere i cavi da abrasione e di prolungare il tempo di impiego della macchina.
La nostra macchina della scelta YT202 e del posto ha 4 macchine fotografiche, un modulo ha 2 macchine fotografiche, è una macchina fotografica del riconoscimento di volo e la macchina fotografica del segno. Ciò è la macchina fotografica del riconoscimento di volo e questa è la macchina fotografica del segno. Il loro ruolo è di migliorare l'accuratezza della disposizione della macchina. Ciò è inoltre una delle ragioni per le quali le nostre macchine multifunzionali possono montare le componenti di precisione.
Ogni testa di disposizione di questa macchina multifunzionale è controllata da un servomotore indipendente, che può montare le componenti differenti.
il nostro computer industriale, il software è sviluppato indipendente da ETON, con un'interfaccia cinese ed inglese dell'operazione e l'operazione è semplice e facile da capire.
Parametro
Dimensione del PWB |
Dimensione massima: 500mm*450mm (singolo PWB) 500mm*300mm (PWB del doppio) Dimensione minima: 50mm*50mm |
Spessore del PWB | 0.5-4.5mm |
Pressione del PWB | Cilindro che preme, larghezza di pista regolabile |
No. della macchina fotografica | 4 insiemi/riconoscimento inferiore della macchina fotografica di visione |
Precisione di ripetizione | ± 0.02mm |
Montaggio della velocità | 80000CPH (velocità ottimale) |
Gamma delle componenti | Pacchetti della bobina di nastro di min 0201 ~40*40mm ed alimentatore ecc. del vassoio di IC. |
Modo di posizione | Ottico |
Ispezione dei raggi x nell'industria del PWB
Negli ultimi anni, BGA, QFN, CSP, il vibrazione-chip ed altre componenti di matrice di area sono stati ampiamente usati nella fabbricazione elettronica. Quale BGA, rispetto ad altre componenti, ha più piccolo conteggio di perno, induttanza e capacità del inter perno e migliore dissipazione di calore. Tuttavia, BGA inoltre ha imperfezioni. Per esempio, dopo SMT, è difficile da giudicare la qualità di saldatura dei giunti della lega per saldatura nell'ambito del pacchetto a occhio nudo o prova di AOI.
L'attrezzatura dei raggi x è basata sulla forte penetrazione dei raggi x. Il tubo della lampada emette i raggi x nell'ambito di alta pressione, che può efficacemente penetrare l'oggetto da misurare. La prestazione di immagine è differenziato dovuto densità e spessore differenti, in modo da realizzare la rilevazione dei giunti della lega per saldatura. Per assicurare la qualità della lega per saldatura, sempre più i produttori stanno optando per ispezione dei raggi x delle componenti che nascondono i giunti della lega per saldatura.
