Dettagli:
Termini di pagamento e spedizione:
|
Modello: | HT-E8S-1200 | Dimensione: | 2550*1650*1550mm |
---|---|---|---|
Garanzia: | 1 anno, 12 mesi | nome: | SMD Chip Mounter, SMT selezionano e dispongono la macchina |
Applicazione: | Linea di produzione di SMD, macchina del tiratore del montaggio di SMT, linea di produzione di SMT, | Alimentazione elettrica: | 380V 50HZ |
Circostanza: | 100% originale, nuovo di zecca | Nome di prodotto: | Macchina dell'Assemblea della macchina \ LED Mounter \ LED del posto, tiratore automatico del montag |
Peso: | 1700KG | Montaggio della velocità: | 45000 CPH |
Tipo: | Automatico | Uso: | Assemblea del circuito, macchina del montaggio di SMT, SMD, LED |

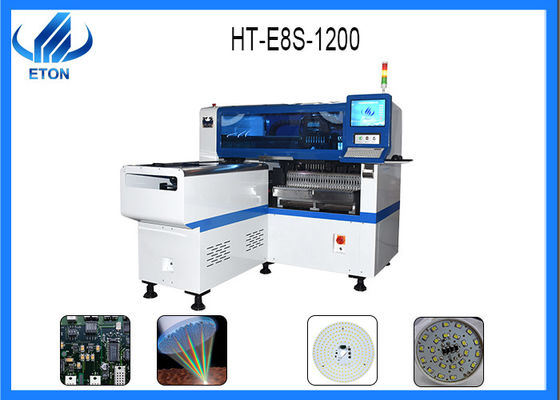

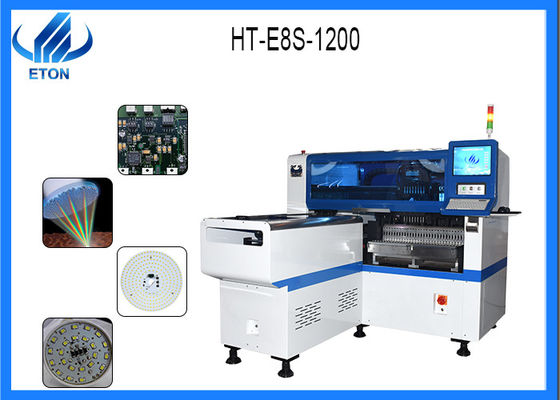

La scelta di SMT e il mounter del chip del posto dentro hanno condotto l'industria leggera per la lampadina principale, la lampadina della base operazionale di dispersione, ecc.
Parametro tecnico
Dimensione: 2550*1650*1550mm
Peso totale: 1700kg
Larghezza di lunghezza del PWB: Massimo: min di 1200*500mm: 100*100mm
Spessore del PWB: 0.5-5mm
Macchina fotografica di No.of: 2sets della macchina fotografica importata
Pressione del PWB: Pressione regolabile pneumatica
Montaggio del modo: Raccolto del gruppo e placingseparate separato che selezionano e separare collocazione
Software: R & S indipendente
Montaggio della precisione: ±0.04mm
Montaggio dell'altezza:<15mm>
Montaggio della velocità: 45000 CPH
Componenti: LED, condensatori, resistenze, IC, componenti a forma di, ecc.
Direzione di trasmissione: Entrambe direzione (opzione)
Tecnologia brevettata esclusiva
Sistema d'alimentazione dell'alimentatore elettronico.
Identificazioni di volo di allineamento di visione, correzione del segno.
Funzione di ricaricamento materiale senza sosta
Automatico-ottimizzazione dopo le coordinate generate, ecc.
Processo di SMT
stampante 1.stencil: la pasta della lega per saldatura è mancata sul PWB dalla stampante dello stampino
2.mounter: la funzione è di montare le componenti di superficie del supporto al PWB nella posizione corretta. L'attrezzatura utilizzata è una macchina di SMT, situata nella linea di produzione di SMT dietro la stampatrice dello schermo.
3.Curing: la funzione è di fondere l'adesivo in moda da legare saldamente le componenti di superficie dell'assemblea al bordo del PWB. L'attrezzatura utilizzata è un forno d'indurimento, situato nella linea di produzione di SMT nella parte posteriore della macchina di SMT.
saldare 4.Reflow: la funzione è di fondere la pasta della lega per saldatura, di modo che le componenti di superficie dell'assemblea ed il bordo del PWB hanno legato saldamente insieme. L'attrezzatura utilizzata è una fornace della saldatura di riflusso, che è situata dietro la macchina di SMT SMT nella linea di produzione.
5.cleaning: il suo ruolo è di montare il bordo del PWB sopra sui residui di saldatura nocivi quale rimozione di cambiamento continuo. L'attrezzatura utilizzata è una lavatrice, la posizione può non essere riparata, può essere online, non può essere online.
6.detection: il suo ruolo è di montare il bordo del PWB per rilevazione di saldatura di qualità dell'assemblea e di qualità. L'attrezzatura utilizzata include la lente d'ingrandimento, il microscopio, lo strumento della prova online (Ict), lo strumento volante della prova dell'ago, la prova ottica automatica (AOI), il sistema di prova dei raggi x, strumento dell'analisi funzionale ecc. La posizione secondo i bisogni di rilevazione, può essere configurata nel posto appropriato sulla linea di produzione.
7.repair: il suo ruolo è di individuare il guasto della ripresa del bordo del PWB. Gli strumenti utilizzati sono saldatoio, stazione di lavoro della riparazione, ecc… Configuri dovunque nella linea di produzione.
