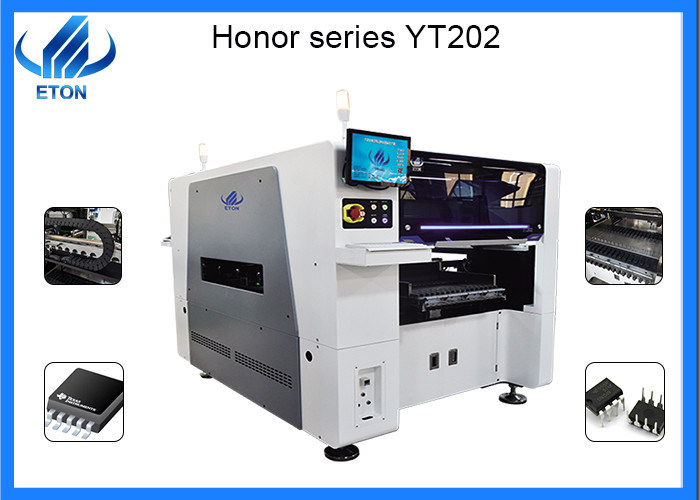

Il più nuovo mounter del posto e della scelta per la componente di IC con la doppia ferrovia
Parametro
Modello: YT202
Dimensione: 2317*1376*1762mm
Peso totale: 1700kg
Larghezza di lunghezza del PWB:
Massimo: 500*450mm (singolo)/500*300mm (PWB del PWB del doppio)
Min: 50*50mm
Spessore del PWB: 0.5-4.5mm
No. della macchina fotografica: 4pcs
Montaggio della precisione: ±0.02mm
Montaggio dell'altezza:<20mm>
Montaggio della velocità: 90000 CPH

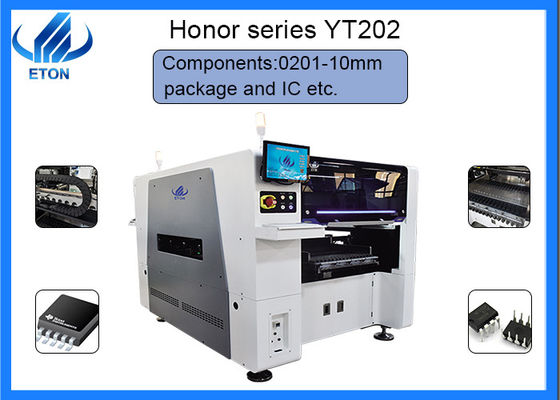

Componenti: pacchetto di 0201-10mm e IC ecc.
Potere: 380AC 50hz 6kw
No. della stazione degli alimentatori: doppio lato: 32pcs, pacchetti totali 64pcs della bobina di nastro
No. degli ugelli: 20pcs (doppio lato)
Doppio trasportatore su rotaie:
Come sappiamo il YT202 è un mounter a due piste
Funzione
Il trasportatore di SMT è adatto a collegamento fra linea di produzione di AI e di SMT. Può anche essere usato per l'inserzione manuale di bufferizzazione, di ispezione, della prova o di componente elettronico del PWB. Può essere usato per il collegamento del segnale con l'altra attrezzatura
Vantaggi:
1.Double-track è più efficiente, adatto ad ordini di produzione del gran-volume
l'efficienza 2.Dual-track è migliorato, riducendo il tempo del piatto di accesso
la distinzione più semplice 3.The fra due rotaie è che l'efficienza riduce il tempo che prende per trasferire il piatto, aumentante l'efficienza della macchina che monta e la capacità produrre due prodotti differenti
progettazione 4.robust per migliorare la stabilità dell'attrezzatura
parallelo 5.smooth alla larghezza del metodo di adeguamento della vite
modo di prova del circuito 6.optional
7.length della macchina secondo i requisiti di cliente
controllo di velocità 8.Variable
Circuito integrato
Definizione
IC (circuito integrato) è tantissime componenti microelettroniche (transistor, resistenze, condensatori, ecc.) costituite dal circuito integrato su un substrato di plastica, in un chip. Oggi quasi tutti i chip vedere potete essere chiamato chip di IC.
Composizione
Un circuito integrato è un apparecchio elettronico o una componente miniatura. Facendo uso di determinato processo, i transistor necessari, i diodi, le resistenze, i condensatori, i conduttori ed altri componenti e collegamenti in un circuito sono collegati insieme e sono fatti su un piccolo pezzo o su parecchi piccoli substrati dielettrici del chip a semiconduttore o, poi è incapsulato nelle coperture ed il tubo per formare una struttura miniatura con le funzioni richieste del circuito, in cui tutte le componenti sono integrate strutturalmente, questo è un grande punto verso miniaturizzazione di componente elettronico, basso consumo energetico e l'alta affidabilità.
Buonsenso difficile
1. prima delle prove per capire il circuito integrato ed il suo principio di funzionamento relativo del circuito, prima del controllo e della riparazione dell'IC, è necessario da avere una conoscenza di con le funzioni di IC, del suo circuito interno, dei parametri elettrici principali, delle funzioni di ogni perno e del principio di lavoro della tensione normale, della forma d'onda e delle componenti periferiche del perno.
2. la prova non causa il cortocircuito fra i perni, misura di tensione o con la sonda dell'oscilloscopio per verificare la forma d'onda, la penna del tester o la sonda fa non a causa dello scivolamento causato dal cortocircuito del perno del circuito integrato, è la cosa migliore da misurare su un circuito stampato periferico direttamente collegato al perno.
3. È vietato rigorosamente per toccare audio e video l'attrezzatura della TV, con l'attrezzatura prova al suolo senza isolare il trasformatore, è vietato direttamente di verificare la TV, l'audio, il video ed altri requisiti senza trasformatore di isolamento di potere con l'attrezzatura di cui le coperture sono state collegate.
