Dettagli:
Termini di pagamento e spedizione:
|
Modello: | YT202 | Garanzia: | 1 anno, 12 mesi |
---|---|---|---|
nome: | SMD Chip Mounter, SMT selezionano e dispongono la macchina, SMT Chip Mounter | Applicazione: | Linea di produzione di SMD, macchina del tiratore del montaggio di SMT, linea di produzione di SMT, |
Alimentazione elettrica: | 380V 50HZ | Circostanza: | 100% originale, nuovo di zecca |
Nome di prodotto: | Macchina dell'Assemblea della macchina \ LED Mounter \ LED del posto, tiratore automatico del montag | Peso: | 1700KG |
Montaggio della velocità: | 90000 CPH | Uso: | Assemblea del circuito, macchina del montaggio di SMT, SMD |
Dimensione: | 2317*1376*1762mm | Alimentatori: | 32pcs |
Testa: | 10PCS | ||
Evidenziare: | Macchine della scelta e del posto di produzione del LED,Teste della macchina 10 del posto e della scelta,Teste della macchina 10 del montaggio del LED |

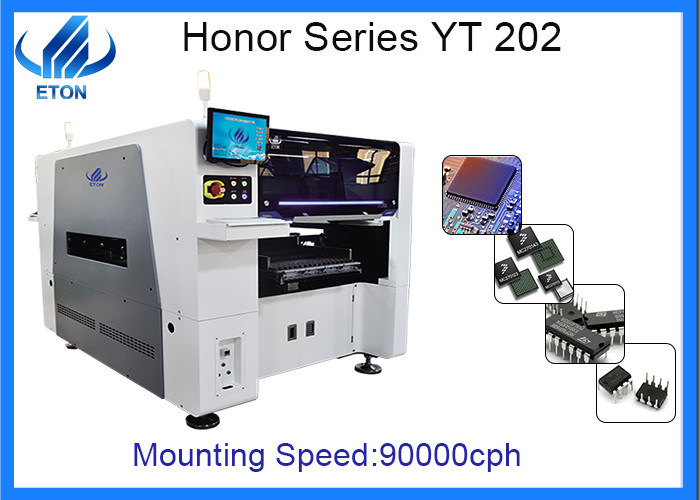

Macchinario di produzione di elettronica delle teste LED della macchina 10 del posto e della scelta
Dettagli del prodotto
Number di modello: YT202
Dimensione: 2317*1376*1762mm
Teste: 20pcs
Peso: 1700kg
Montaggio della velocità: 90000CPH
Potere: 380AC 50HZ
Alimentatore: modulo del doppio 32pcs
Dimensione del PWB:
Max: 500*450mm (singolo)/500*300mm (PWB del PWB del doppio)
MIN: 50*50mm
Spessore del PWB: 0.5-4.5mm
Componenti del centro: Motore
Marca: ETON
Macchina fotografica visiva: 4set della macchina fotografica importata
Luogo d'origine: Guangdong, Cina
Garanzia: 1 anno
Circa PCBA
Processo e tecnologia
1. Impionbatura: 1. V tagliato unisca: l'uso della macchina di segmentazione, questo metodo di sezione di segmentazione regolare, nessun'cattiva influenza sul processo successivo.
2. Usi il collegamento di foro di spillo (foro del francobollo): debba considerare la sbavatura dopo la frattura e se il processo della PANNOCCHIA sulla stabilità del dispositivo della macchina di legame, dovrebbe anche considerare se l'impatto del plugin sopra la pista e se l'Assemblea dell'Assemblea.
Materiale del PWB:
Temperatura del PWB SMT del cartone di fibra G10, G11, FR4, FR5 e PANNOCCHIA, impatto relativamente piccolo di temperatura di THT.
3. L'influenza dei collegamenti del connettore del cuscinetto e la posizione del attraverso-foro sulla produzione di SMT:
i collegamenti del connettore del cuscinetto e la posizione del attraverso-foro hanno una grande influenza sul rendimento di saldatura di SMT, perché i collegamenti ed i attraverso-fori impropri del cuscinetto possono fungere da «rubano» la lega per saldatura, la lega per saldatura liquida è succhiato dalla fornace di riflusso. Le seguenti circostanze sono buone per la qualità del prodotto:
(1) riduce la larghezza del connettore del cuscinetto: se c'è capacità di carico non corrente e le restrizioni di dimensione di fabbricazione del PWB, la larghezza massima del connettore del cuscinetto è di 0,4 millimetri o la larghezza del cuscinetto di 1/2, può essere più piccola.
(2) i cuscinetti collegati ad un'ampia area del nastro conduttivo (per esempio, terra, alimentazione elettrica) sono collegati preferibilmente con un cavo stretto non di meno di 0,5 millimetri di lunghezza (larghezza di 0,4 millimetri non maggior o la larghezza non maggior di 1/2 riempie la larghezza).
(3) cavi di collegamento Avoid dal lato o da un angolo nel cuscinetto. Preferibilmente, il cavo di collegamento entra dalla metà della parte posteriore del cuscinetto.
(4) il foro diretto non dovrebbe essere disposto dentro o direttamente vicino al cuscinetto dell'assemblea di SMT. La ragione è: il foro diretto nel cuscinetto attirerà la lega per saldatura nel foro e nella lega per saldatura di causa per lasciare il giunto della lega per saldatura; direttamente vicino al foro nel cuscinetto, anche se c'è una buona protezione verde, può causare l'effetto del dissipatore di calore, cambierà la velocità unita di infiltrazione della lega per saldatura, conduce al fenomeno di costruzione della compressa, che ostacolerà la formazione normale di giunto della lega per saldatura quando è seria.
(5) il collegamento fra il foro diretto ed il cuscinetto è piegato preferibilmente con una linea stretta del collegamento di lunghezza non di meno di 0,5 millimetri
FAQ
Q: quale genere di materia prima dovrebbe i per SMT linea?
: avete bisogno di pronto pricipalmente includete: PWB, pasta della lega per saldatura, componenti, alimentatori, ugelli ecc.
Q: Potete sostenere l'intera linea di SMT?
: sì, possiamo fornire l'intera linea soluzione di SMT se volete, noi siamo professionali in questo campo.
Q: Perché il loro prezzo della macchina è così tanto più basso del vostro?
: Avete detto che ci sono alcune sbucciatrici più economiche di noi sul mercato, che esiste, ma il loro punto di vendita è prezzo ed il nostro punto di vendita è qualità. Possiamo garantirvi la qualità della scelta di ETON e della macchina del posto ed il valore è molto più del nostro prezzo.
