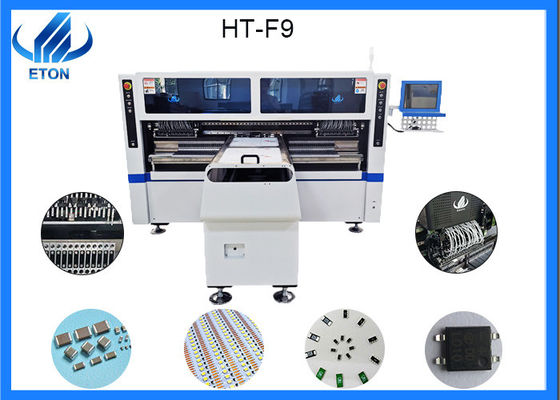

La macchina del montaggio di SMT si applica a luce principale, macchina del montaggio si applica a 3014,3020,3528,5050 principali, la resistenza, rectfiers del bridgr

La macchina del montaggio di SMT si applica a luce principale, macchina del montaggio si applica a 3014,3020,3528,5050 principali, la resistenza, rectfiers del bridgr

Caratteristiche

Applichi al PWB rigido da 0,6 m., da 0,9 m., da 1,2 m. e a 0,5 m., una striscia flessibile da 1 m. LED. Producendo con 4 tipi di materiali allo stesso tempo con capacità elevata. disponibile per il bordo con qualsiasi proporzione di chip e di resistenza del LED.

Si raddoppia il modul del braccio quattro, 17 ugelli per ogni parte di montaggio, la parte A/B/C/D può essere montata esclusivamente o contemporaneamente.

Calibratura automaticamente, alta precisione, disponibile per RGB.

Tecnologia esclusiva di brevetto: Gruppo da prendere e gruppo da montare.

Parametro tecnico

Dimensione: 2700*2300*1550mm

Peso totale: 1700kg

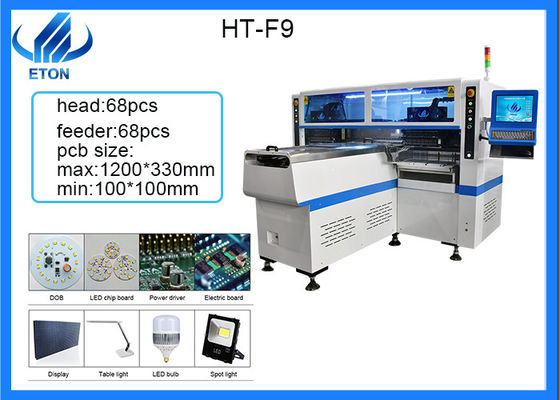

Larghezza di lunghezza del PWB: Massimo: min di 1200*330mm: 100*100mm

Spessore del PWB: 0.5-5mm

Pressione del PWB: Pressione regolabile pneumatica

Montaggio del modo: Raccolto del gruppo e collocazione del gruppo

Software: R & S indipendente

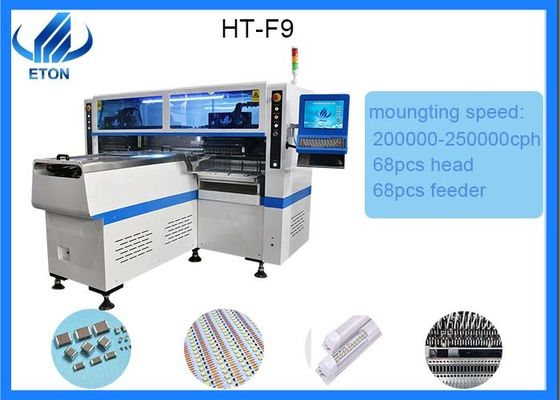

Montaggio della velocità: 200000-25000CPH

Ripeti il montaggio della precisione: ±0.02mm (precisione di ripetizione)

Montaggio dell'altezza: ≦5mm

Componenti: LED 3014/3020/3528/di 5050 e condensatori, resistenze, raddrizzatori a ponte, ecc.

Macchina fotografica di No.of: 5pcs

Comsumption di potere: 6KW

Testa di No.of: 68pcs

Alimentatore di No.of: 68pcs

LINEA DI SMT

Caratteristiche:

la densità dell'assemblea 1.high, la piccola dimensione ed il peso leggero dei prodotti elettronici, la dimensione ed il peso delle componenti di SMT è soltanto circa 1/10 dei componenti estraibili tradizionali, dopo l'uso generale di SMT, prodotti elettronici riducono 40% ~ 60% del volume, peso, 60% ~ 80%.

affidabilità 2.High ed abilità antivibrazione. Tasso unito di difetto della lega per saldatura bassa.

caratteristica ad alta frequenza 3.Good. Interferenza riduttrice di radiofrequenza ed elettromagnetica.

4.easy per realizzare l'automazione, migliorano l'efficienza di produzione. Riduca il costo di 30% ~ 50%. Conservi il materiale, l'energia, l'attrezzatura, la manodopera, tempo ecc.

Testa

L'ugello di SMT, mounter di SMT SMT è usato per assorbire e montare il contatto reale con il divisorio componente. C'è dimensione, la base per la sua classificazione è generalmente la dimensione del suo diametro.

materiale 1.Nozzle:

(1) ugello di plastica: l'ugello di plastica come il nome suggerisce, il materiale dell'ugello è fatto di plastica, questo genere di ugello è adatto a superficie del componente elettronico irregolare o i materiali elettronici appiccicosi, il vantaggio dell'ugello di plastica è basso costo, ma la vita di gomma dell'ugello non è lunga, l'esigenza della sostituzione regolare, è raccomandata che l'acquisto dell'ugello di gomma, compri più ugello di gomma per uso, quando l'usura, può essere sostituita direttamente.

ugello d'acciaio di aspirazione del diamante (di 2): i vantaggi di solido, di durevole e di di facile impiego, ma di costoso, redditizio non è alti.

ugello di aspirazione dell'acciaio di tungsteno (di 3): ugello d'acciaio di aspirazione del tungsteno forte, durevole, ma facile imbiancare, ma imbiancando sulla glassa della penna dell'olio, ma anche continuare ad usare.

(4) ugello ceramico: l'ugello ceramico è non bianco, ma molto fragile, facile rompersi.

forma 2.Nozzle: la forma dell'ugello di aspirazione ha foro quadrato, il giro, scanalatura di v, i materiali elettronici comuni sono generalmente - disponibili sul mercato, possono direttamente essere comprati corrispondere alla macchina disponibile immediatamente di SMT possono essere, un certo bordo qui sopra sarà parti profilate usate o grandi materiali, deve essere adeguato al componente elettronico.
