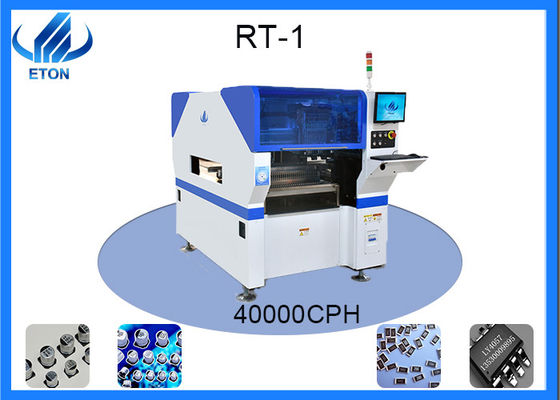

macchina multifunzionale del posto e della scelta che che monta le componenti nei chip principali, condensatori, IC

macchina multifunzionale del posto e della scelta che che monta le componenti nei chip principali, condensatori, IC

Caratteristiche

scelta del motore lineare del Unico modulo e macchina multifunzionali magnetiche del posto.

Mountingcomponents: Componenti/ecc. di LED/capacitors/resistors/IC/shaped.

Sistema d'alimentazione dell'alimentatore elettronico.

Identificazioni di volo di allineamento di visione, correzione del segno.

Automatico-ottimizzazione dopo le coordinate generate, ecc.

Specificazione:

Dimensione: 1200*1930*1500mm

Peso totale: 2000kg

Larghezza di lunghezza del PWB: Massimo: min di 450*350mm: 80*80mm

Spessore del PWB: 0.1-6mm

Pressione del PWB: Pneumatico

Montaggio del modo: Raccolto del gruppo e placingseparate separato che selezionano e separare collocazione

No. della macchina fotografica: 2 PCS

Montaggio della precisione: ±0.04mm

Montaggio dell'altezza: ≦15mm

Montaggio della velocità: 40000 CPH

Componenti: LED, condensatori, resistenze, shapedcomponents, ecc.

Consumo di energia: 4kw

No. della stazione degli alimentatori: 32pcs

No. degli ugelli: 10pcs

Velocità della trasmissione: >1000mm/sec

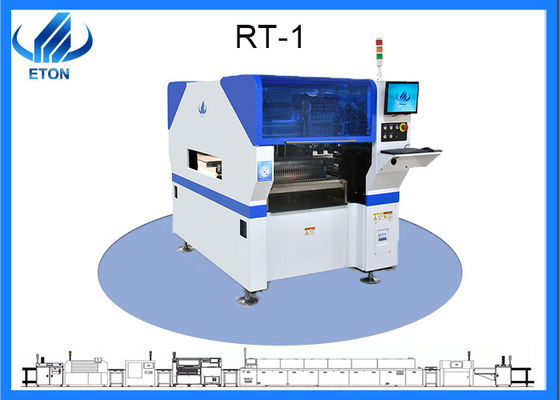

Linea di produzione

Significato

1, prodotti elettronici persegue la miniaturizzazione, precedentemente ha usato i componenti estraibili perforati ha non potuto restringersi

2, funzione più completa elettronica dei prodotti, l'uso dei circuiti integrati (IC) non hanno componenti perforate, in particolare, su grande scala, alto-integrazione IC, devono usare le componenti di superficie del supporto.

3, fabbricazione in serie, automazione, prodotti a basso costo, in grande quantità, di alta qualità per soddisfare le esigenze del cliente e per migliorare competitività del mercato.

4, lo sviluppo del componente elettronico, lo sviluppo dei circuiti integrati (IC).

5, la lista della rivoluzione di tecnologia dei materiali a semiconduttore sono di importanza fondamentale

Circa il bordo elettrico:

il nome 1.The del circuito ha: circuito ceramico, circuito ceramico dell'allumina, circuito ceramico del nitruro di alluminio, circuito, bordo del PWB, substrato di alluminio, bordo ad alta frequenza, piatto di rame spesso, bordo di impedenza, PWB, circuito ultrasottile, circuito ultrasottile, stampante (il circuito di tecnologia d'incisione di rame), ecc… Il modello di utilità presenta i vantaggi di alta densità fissante, spessore e buon leggeri e sottili piegando la proprietà.

i bordi 2.Circuit sono divisi nel unico pannello, nel doppio pannello e nei bordi del multi-pannello dal numero degli strati

(1) Unico pannello, sul PWB più fondamentale, le parti è concentrato da un lato ed i cavi sono concentrati dall'altro lato. Poiché il cavo compare soltanto da un lato, è chiamato un PWB a un solo lato

il Doppio pannello (di 2) è l'estensione del unico pannello, quando i collegamenti a un solo strato non possono soddisfare le esigenze dei prodotti elettronici, l'uso del doppio pannello

(3) un bordo a più strati è un bordo stampato con gli strati ed i materiali isolanti tre o più conduttivi dei grafici hanno laminato esclusivamente ed i grafici conduttivi collegano secondo i requisiti.
