Nome: | Macchina del montaggio di SMT | Garanzia: | 1 anno |
---|---|---|---|
Lunghezza: | 2788mm | Larghezza: | 1686mm |
Altezza: | 1375mm | Peso totale: | 1700kg |

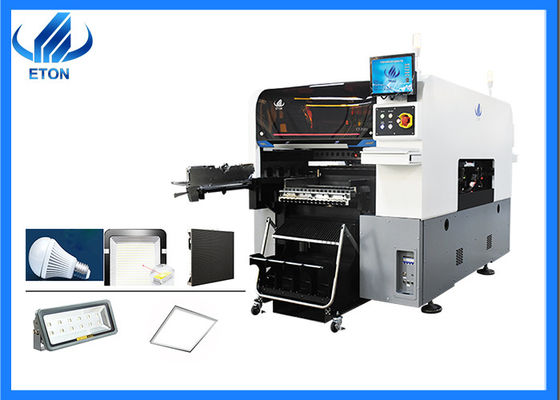

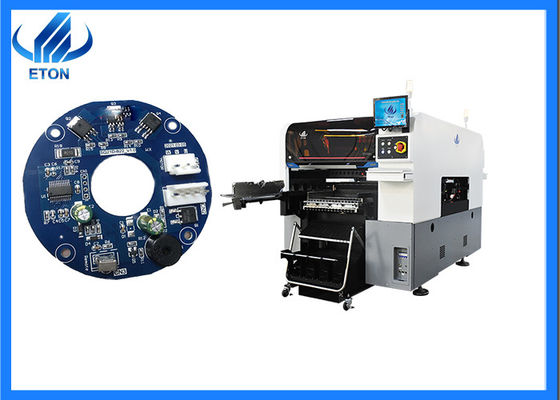

Macchina del montaggio di SMT del bordo del dirver del PWB applicarsi al prodotto elettrico ed alle luci del LED
Descrizione di prodotto
La macchina di disposizione di YT202SMT, la macchina di facile impiego eccellente di disposizione dell'esposizione di LED, la disposizione minima 0201, le disposizioni massima 20mm, adatte a componenti complesse quale BGA, CSP, PLCC ed altri materiali da imballaggio, oltre alle luci semplici del LED, là è inoltre vari elettrodomestici. |
Questa macchina è una macchina di disposizione del doppio-modulo, con due ospiti in un sistema, che può indipendente controllo ogni testa di disposizione. Una singola testa di disposizione ha 10 ugelli di aspirazione, in modo da questa macchina ha complessivamente ugelli di 20 aspirazioni, che possono essere simultaneamente in due bordi identici del PWB, la capacità di produzione ideale è 80000CPH. |
Caratteristica
Punti culminanti della macchina | Multi testa modulare ad alta velocità: Adotti la multi testa modulare ad alta velocità, applichi all'più ampia gamma componente del chip 0201 chip ultra piccolo del 〜 40*40mm del grande. |
Testa modulare: Fusi di ogni modulo 10, sia alti? velocità ed intelligente con progettazione compatta leggera. | |
Macchina fotografica nuovissima di visione di volo: Migliori il riconoscimento performance.size fino a 40mm*40mm, applichi a BGA o a CSP ecc. | |
Rivelatore di vuoto: Ogni testa di disposizione con la funzione di rilevazione indipendente, che migliora la stabilità dell'attrezzatura e il eliability della r del prodotto. | |
Produzione flessibile | Macchina fotografica di riconoscimento ottico: Componenti con la dimensione di meno di 40 * 40mm o l'altezza di meno di 20mm possono essere usati all'identificazione ad alta velocità e di alta precisione |
Alta affidabilità |
Testa di alta precisione auto-in via di sviluppo nuovissima di disposizione. Combini la macchina fotografica del riconoscimento di segno di alta precisione con la macchina fotografica fissa della visione di volo, assicuri l'accuratezza di disposizione. La testa di disposizione adottare la rilevazione indipendente di vuoto, migliora la prestazione di disposizione. Tempo offline di programming.save del ciclo del cambiamento. Funzione d'apprendimento intelligente di Al del software e funzione di ottimizzazione automatica. |
Apparecchio
La macchina di modello di disposizione di YT202S SMT è ampiamente usata:
In primo luogo, la sua precisione è molto su, la più piccola componente di SMD può essere in 0201 e può anche montare i materiali da imballaggio di IC di precisione, quali BGA, CSP, PLCC, ecc.
In secondo luogo, ogni ugello indipendente è controllato da un servomotore indipendente e può essere girato a tutto l'angolo, in modo da qualunque prodotto elettronico può essere montato.
I motivi principali per pilotare le parti nel processo di disposizione di SMT sono come segue:
Lo spessore componente è fissato in modo errato. Se lo spessore della componente è sottile, ma la regolazione nella base di dati è chiamata spessore, l'ugello di aspirazione è posato prima che la componente raggiunga la posizione del cuscinetto e la tavola di X.Y è riparato sui movimenti del PWB ad un'alta velocità, causante il volo inerziale, in modo dallo spessore componente dovrebbe essere fissato correttamente.
Lo spessore del PWB è fissato in modo errato. Se lo spessore reale del PWB è più sottile, ma la regolazione della base di dati è più spessa, i perni di sostegno della macchina di disposizione non possono completamente sollevare il PWB durante il processo di produzione e le componenti possono cadere giù prima del raggiungimento della posizione del cuscinetto, con conseguente parti volanti.
La distorsione del PWB che supera la tolleranza della macchina di disposizione può anche causare le parti volanti.
FAQ
Q1: Che cosa è l'accuratezza di montaggio minima del vostro prodotto?
: I nostri prodotti possono essere divisi nelle macchine multifunzionali e nelle macchine speciali. Le più piccole componenti che possano essere attaccate ad ogni macchina sono differenti. Se volete conoscere più, potete contattarmi con le informazioni di contatto al fondo. Gli fornirò più informazioni su SMT Mounter.
Q2: Che cosa è la capacità ottimale dei vostri prodotti?
: Il prodotto reale del mounter in questa industria conservativamente è valutato 60% della capacità di produzione ottimale, ma tutto dipende dal prodotto che volete fare, dalla progettazione del PWB, dal tipo componente, dalla quantità componente, ecc.
