Nome: | macchina del posto e della scelta | Garanzia: | 1 anno |
---|---|---|---|
Montaggio della velocità: | 500000CPH | Testa di No.of: | 136 PCS |
Alimentatori di NO.of: | 136 PCS | Macchina fotografica di No.of: | 10 insiemi |
Evidenziare: | Doppie scelta di SMT del modulo e macchina del posto,Macchina leggera al neon del montaggio di SMT,macchina al neon del montaggio di SMT della striscia |

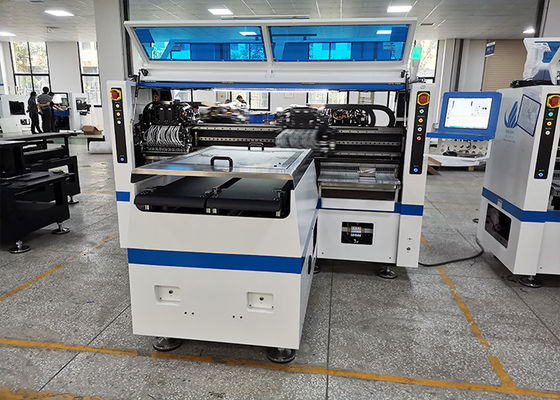

Nessuna macchina al neon della scelta e del posto di SMT della luce di striscia del cavo con le doppie teste del modulo 136 136 alimentatori
Descrizione di prodotto
La macchina del montaggio della striscia di T9-2S LED, questa è lo stile di progettazione della nostra società, il blu ed il colore bianco del fondo vi incita a ritenere liscio nell'aspetto.
T9-2S è la macchina della nostra società specialmente ha usato per produrre le strisce leggere flessibili del LED, che inoltre significa che finchè è strisce della luce del LED, può essere prodotto qualunque cosa la lunghezza sia.
La nostra macchina può produrre le strisce leggere flessibili di tutta la lunghezza, nessuna materia che è 5m, i 10m, 50m, 100m e non c'è problema se volete produrre 200m o più lungo.
Poiché la prima ragione è che la lunghezza del bordo del PWB della nostra macchina è 250mm* tutta la lunghezza.
Dovrebbe essere notato quei 250mm è la larghezza qui, che è la larghezza standard dell'industria della lampada del LED
Continuiamo a capire questa macchina. La sua lunghezza è 3454mm, la sua larghezza è 3035mm, la sua altezza è 1777mm ed il suo peso totale è 3100kg. Infatti, come macchina, questo è inoltre un volume relativamente grande.
Ciò è perché questa macchina è progettata con due moduli. Ho citato prima, perché il bordo del PWB è molto semplice fare le strisce della luce del LED, la velocità di produzione si è trasformata in in un fattore molto critico. Ecco perché abbiamo fatto due moduli per T9-2S, per aumentare appena la sua capacità di produzione. La capacità di produzione ideale di questa macchina può raggiungere 500000CPH.
Il primo è la struttura del doppio-modulo, che lo fa molto di più nella testa che altre macchine, che è che cosa chiamiamo «sopportato per vincere», massimizzante il vantaggio di talento.
Il numero delle teste in un modulo ha raggiunto 68PCS, in modo dal T9-2S dei due moduli ha complessivamente 136 teste, che è il segreto della sua capacità di produzione veloce eccellente.
Parametro
Dimensione del PWB (Width*Length) | 250 (± 10) lunghezze mm*Any |
Spessore del PWB | 0,1 -0.5mm |
Pressione del PWB | Adsorbimento di vuoto, cilindro che preme, larghezza di pista regolabile |
Montaggio del modo | Raccolto del gruppo e collocazione del gruppo |
Precisione di ripetizione | ±0.05mm |
Gamma delle componenti | LED3014/3020/2835/5050 e resistenza, condensatori, raddrizzatori a ponte ecc. |
Modo di posizione | Ottico |
Testa di No.of | Lato doppio: 136PCS (singolo lato: 68PCS) |
Rilevazione di SMT
Alle luci del LED che fanno la produzione di macchina, oltre all'ispezione visiva manuale, i difetti nel processo di produzione possono anche essere individuati dalle macchine, quale ispezione ottica di AOI.
La macchina esplora automaticamente il PWB attraverso una macchina fotografica, cattura le immagini e paragona i giunti provati della lega per saldatura ai parametri qualificati nella base di dati. E dopo l'elaborazione di immagini, ispezioni i difetti sul PWB e sull'esposizione/per segnare i difetti attraverso l'esposizione, o automaticamente segnili fuori per la riparazione. Adotta tecnologia della trasformazione della visione ad alta velocità e di alta precisione per individuare automaticamente i vari errori dell'installazione ed i difetti di saldatura sul bordo del PWB. Il PWB si imbarca sulla gamma dai bordi ad alta densità del fine-passo ai grandi bordi a bassa densità, fornenti le soluzioni in-linea di ispezione per migliorare l'efficienza di produzione e saldanti la qualità.
L'ispezione ottica automatizzata (AOI) ridurrà i difetti e troverà ed eliminerà gli errori presto nel processo di montaggio per buon controllo dei processi. L'individuazione tempestiva dei difetti eviterà inviare cattivo PCBs alle fasi successive dell'assemblea e ridurrà i costi di riparazione ed eviterà rottamare i bordi irreparabili.
