Dettagli:
Termini di pagamento e spedizione:
|
| Lunghezza: | 2788mm | Larghezza: | 1686mm |
|---|---|---|---|
| Altezza: | 1375mm | Peso totale: | 1700kg |
| Spessore del PWB: | 0.5-4.5mm | Macchina fotografica di No.of: | 4pcs |
| Stazione dell'alimentatore di No.of: | 32pcs | Teste di No.of: | 40pcs |
| Evidenziare: | Macchina della scelta e del posto di 120000 CPH,Macchina di disposizione dello smt di IC Tray Feeder,Macchina di disposizione di SMT della macchina fotografica 4PCS |
||

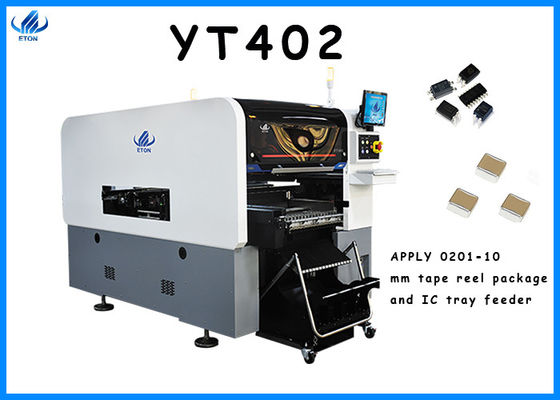

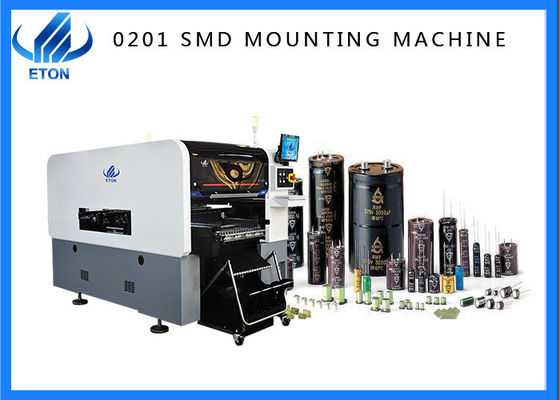

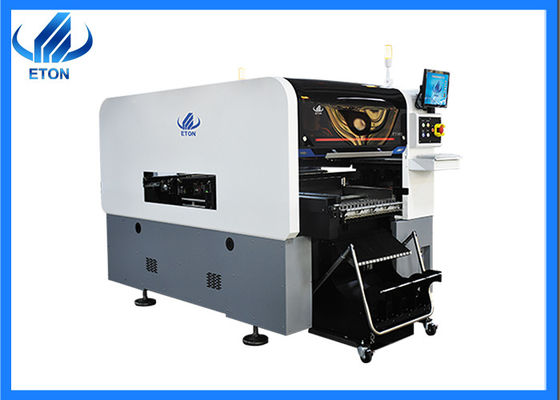

120000CPH selezionano e dispongono la macchina applicano l'alimentatore del pacchetto del rell del nastro di 0201-10mm e del vassoio di IC
Caratteristica
1. La testa di montaggio integrata universale ad alta velocità, 40 teste, ogni testa è controllata da un motore indipendente, facendo uso di doppio tipo della matrice di fila, le prime 10 teste formano un modulo, 20 teste di aspirazione ed il doppio gruppo del modo ha 40 teste di aspirazione
2. Nuova camera aerea fissa: migliori la prestazione del riconoscimento ed ampli la dimensione delle componenti corrispondenti installate all'alta velocità a 10*10mm
Macchina fotografica del segno: un sistema di riconoscimento di alta precisione della macchina fotografica del segno, che adotta il metodo in tricromia del riconoscimento dell'illuminazione, è adatto a tutti i segno di forma e lente (esame leggero blu) ed ha una vasta gamma di applicazioni
Linea fissa macchina fotografica di ricerca: attraverso la macchina fotografica ad alta velocità del riconoscimento di volo, può raccogliere rapidamente le immagini cape multiple contemporaneamente, effettuare la calibratura visiva della posizione di immagine componente, correzione di allineamento e l'altezza della sorgente luminosa può essere regolato
3.PCB
Dimensione massima: 500*450mm (singolo PWB)
500*300mm (PWB del doppio)
Dimensione minima: 50*50mm
Parametro
| 线路板 /PCB | |
| Dimensione del 板尺寸 /PCB del PWB (L* W) | dimensione massima del 最大尺寸: dimensione minima del 最小尺寸 del 双板 500mm*300mm (PWB del 单板 500mm*450mm (singolo PWB) del doppio): 50mm*50mm |
| Spessore del 板厚度 /PCB del PWB | 0.5-4.5mm |
| Pressione del 板固定方法 /PCB del PWB | 夹板 del 气缶 I, 轨道宽度可调 /Cylinder che preme, larghezza di pista regolabile |
| 定轨方式 /Rail | 双轨双臂 (1 ferrovia)/2, 2 cavalletti del 轨为固定轨道 del 轨 4 (ferrovia 1,4 è la ferrovia fissa) |
| gambo del 系统 /Sy | Windows 7 |
| 软件 /Software | 自主研发/R & S indipendente |
| sistema della gestione MES del 系统 /Production del 生产管理 MES | 提供要求定制)/su misura (del 选配项 (opzione) |
| programmazione del 离线编程 /Offline | 有 /Available |
| 相机数 M/No. della macchina fotografica | 4 套/4 insiemi (macchina fotografica digitale del 数字相机) |
| riconoscimento della macchina fotografica di visione del 固定飞拍识别元器件 /Bottom | |
| correzione del 校正 /Vision alignment+Mark del 视觉对位 +MARK | |
| precisione del 重复精度 /Repeat | + 0.02mm |
| altezza del 贴片高度 /Mounting | W6mm |
| velocità del 贴片速度 /Mounting | 120000CPH (本公司最优条件下) (velocità ottimale) |
| gamma del 贴装零件范围 /Components | packagesand IC ecc. del 料 /Min 0201 di IC del 封装料及 di 0201~10mm. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| ambiente del 使用环境 /Operating | 23°C±3°C |
| direzione del 传输方向 /Transmission | 标准 (单向) /Standard: Singola direzione |
| modo del 传送方式 /Transmission | azionamento del 在线 /Online |
| modo del 定位方式 /Position | 光学 /Optical |
| consumo del 耗气量 /Air | 0.4-0.6mpa (4-6kgf/cm2) 1 50N/min |
| controllo del 电气控制 /Electrical | Ricerca e sviluppo del 自主研 ^/Independent di ETON da ETON |
| insieme del modulo 1 della scheda di controllo del 套 /Motion del 运动控制卡模块 1 | Ricerca e sviluppo del 自主研发 /Independent di ETON da ETON |
| 轴驱动方式 /X, Y, modo di XYZ dell'azionamento di asse di Z | motore magnetico del motore lineare +Servo del 伺服电机 + del 高端磁悬浮电机 /High-end |
| 可放置送料器数 S/No. della stazione dell'alimentatore |
双边送料器台车站位 32PCS, 盘 del 可装物料 64 (单边送料器台车站位 16PCS, 盘 del 可装物料 32) Doppia scanalatura 32PCS, pacchetti del carretto di aggancio del lato della bobina di nastro: 64PCS (singola scanalatura 16PCS, pacchetti del carretto di aggancio del lato della bobina di nastro: 32PCS) |
| 吸嘴安装数 >/No. delle teste | lato del 双边 40PCS (单边 20PCS) /Double: 40pcs (singolo lato: 20pcs) |
| modo del 送料方式 /Feeding | alimentatore capo del doppio del 双头智能送料器 /Intelligent |
I nostri servizi
Una volta che comprate la nostra macchina, potete godere del servizio di porta in porta libero dell'installazione degli ingegneri. Durante il periodo di garanzia, tutte le parti sono danneggiate e sostituite gratis. Potete sostenere il video insegnamento libero online 24 ore al giorno e fornite i servizi dell'aggiornamento di software libero per vita.
FAQ
Q: Che cosa è circa la garanzia delle macchine?
: La manutenzione: un'intera macchina da 1 anno, tutte le parti deve essere riparata o sostituito sia libero. Prenderemo la responsabilità delle macchine da A allo Z.
Q: Avete sviluppato la vostra propria macchina?
: Ha sviluppato indipendente i primi brevetti tecnologici dell'invenzione del mondo e le tecnologie private, compreso 9 brevetti di invenzione, 12 copyright del software e 112 brevetti pratici.
Q: A cui è la vostra macchina adatta?
: Le nostre macchine sono ampiamente usate nell'illuminazione, nello schermo di visualizzazione, nell'elettronica, nell'alimentazione elettrica di azionamento, in elettrodomestici, nella nuova energia ed in altre industrie
