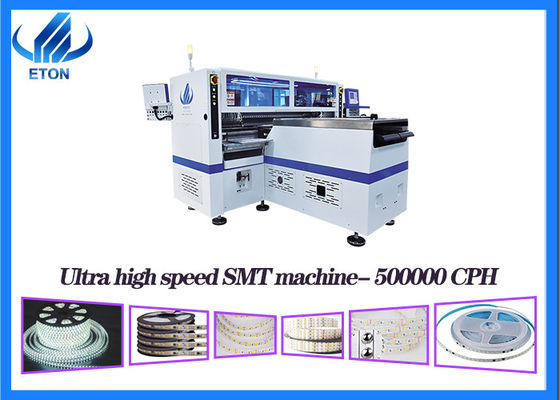

Teste ultra ad alta velocità flessibili della striscia della macchina di SMT le 136 selezionano e dispongono la macchina
La caratteristica di T9-2S
1. Testa di montaggio ad alta velocità con tre caratteristiche, raggiungere alimentazione efficiente
(1). Testa regolabile di disposizione di tecnologia di ETON: Le componenti che selezionano la posizione possono essere regolato secondo il passo del cuscinetto del PWB, min 6.5mm. Applichi al LED 3014/3020/3528/di 5050 la resistenza, il condensatore, i raddrizzatori a ponte ecc. La gamma di componente è ampia.
(2). Rilevazione di colatura unica della componente di progettazione e singola funzione componente della ricarica: L'annotazione della macchina fotografica di riconoscimento la posizione colante componente del PWB e riempire di conseguenza le componenti mancanti.
(3). Capacità ultra ad alta velocità: La testa di disposizione adottare il metodo di due volte che selezionano e che dispongono una volta. Il tempo di disposizione notevolmente minimizzato con il modo migliore di disposizione, portata ottimale eccellente 500000 CPH di capacità.
2. Supporto flessibile al sito di produzione
(1). Regoli la piattaforma di trasporto secondo vario rotolo per rotolare la striscia, la gamma 250±10mm, la gamma di lunghezza massima è 1M per ciclo.
(2). La distanza della stazione dell'alimentatore può essere flessibilmente regolato per raggiungere il raccolto del gruppo ed il gruppo che dispongono, in modo da realizzare la funzione di due volte che selezionano e che dispongono una volta
(3). La gamma di stazione d'alimentazione è doppio della testa di disposizione, può produrre quattro generi di materiali allo stesso tempo
(4). Alimentatori elettrici intelligenti, serie ad alta velocità sostenente della macchina
3. Configurazione standard di varie funzioni, raggiungere il montaggio di alta qualità
(1). La macchina fotografica del riconoscimento di volo, nessuna pausa per individuare la presenza o l'assenza di componenti, stato componente dell'adsorbimento, impedisce l'errore di disposizione
(2). Produzione automatica con i dati di identificazione, la correzione e la componente mancante del materiale di riempimento automaticamente
(3). La barretta di pressione è guidata dalla bombola per correggere i materiali presi montando la testa
(4). Con la funzione della componente mancante di riempimento automaticamente, realizzi l'officina senza equipaggio dell'industria 4,0
(5). Soddisfacente rispetto alla norma del CE.
Parametro tecnico
| Dimensione del PWB |
250 mm* (±10) qualsiasi lunghezza |
| Spessore del PWB |
0.1-0.5mm |
| Pressione del PWB |
Adsorbimento di vuoto, cilindro che preme, larghezza di pista regolabile |
| Montaggio del modo |
Raccolto del gruppo e collocazione del gruppo |
| Montaggio del modo |
Gruppi di Double-rail+four di teste di disposizione |
| No. Della macchina fotografica |
10 insiemi della macchina fotografica digitale |
| Precisione di ripetizione |
±0.05mm |
| Montaggio dell'altezza |
≦5mm |
| Montaggio della velocità |
Doppio lato: 500000 CPH, singolo lato: 250000 CPH |
| Componenti |
LED 3014/3020/3528/5050 e di resistenza, condensatore, raddrizzatori a ponte ecc. |
| potere |
350 CA 50Hz |
| Consumo di energia |
9.6KW |
| Controllo elettrico |
Ricerca e sviluppo indipendenti da ETON |
| Insieme del modulo 2 della scheda di controllo di moto |
Ricerca e sviluppo indipendenti da ETON |
| Modo di alimentazione |
Alimentatore elettrico intelligente con il doppio motore |
| No. Della stazione dell'alimentatore |
Doppio lato 136 PCS, singolo lato 68 PCS |
| No. Della testa |
Doppio lato 136 PCS, singolo lato 68 PCS |
Introduzione della società
L'attrezzatura il CO., srl di automazione di Shenzhen ETON è stata fondata nel 2011.
Il complesso industriale intelligente del Jiangxi è stato usato nel 2020.
finora, ETON ha più di 11 anno di esperienza.
ETON è una fabbricazione e un fornitore trattato della soluzione che mettono a fuoco sulla R & S, sulla produzione, sulle vendite e sul servizio delle macchine ad alta velocità della scelta e del posto di SMT ed attrezzatura periferica di automazione di SMT.
ETON è il produttore principale della macchina ad alta velocità fotoelettrica globale del posto e della scelta e gode di buona reputazione intorno al mondo.
produce hanno esportato più di 20 paesi e regioni, compreso l'Egitto, l'India, Turchia, Russia, Brasile, Sudafrica ecc.
certificati
ETON inoltre ha ottenuto una serie di tecnologie della proprietà intellettuale, compreso 9 brevetti di invenzione, 112 brevetti pratici, 12 copyright del software.
mostra
pacchetto e trasporto
Il mare, la terra o l'aria tutto sono sostenuti, cliente possono scegliere il trasporto che concilia il requisito.
FAQ
1. Che cosa sono le componenti principali la scelta e la macchina del posto può montare?
È disponibile per tutti i tipi di componenti, compreso il chip del LED, resistenze, condensatori, IC, ha modellato la componente ecc.
2. Fornite la linea di produzione completa macchina?
Sì, naturalmente. Forniamo l'intera linea di produzione macchina, compreso la macchina della stampante della pasta della lega per saldatura, il forno di riflusso della macchina del trasportatore, della scelta e del posto.
3. Come circa il software operativo?
Il nostro software è indipendente R & S da noi stessi.
4. Fornite la personalizzazione personale?
Sì, naturalmente. contatto lo specialista di vendite per personalizzare l'attrezzatura per voi.
5. Se non so fare funzionare la macchina che che cosa dovrebbe io fa?
Non si preoccupi a questo proposito. Forniremo le istruzioni dettagliate dell'operazione e la parte di area fornirà all'ingegnere d'oltremare insegna all'operazione di porta in porta.
