Dettagli:
Termini di pagamento e spedizione:
|
Lunghezza: | 1200mm | Larghezza: | 1930mm |
---|---|---|---|
Altezza: | 1500mm | Peso totale: | 2500kg |
Spessore del PWB: | 0.1-6mm | Montaggio del modo: | Gruppo che seleziona e che dispone esclusivamente、 che seleziona esclusivamente e che dispone esclus |
Montaggio della velocità: | 80000CPH | Stazione degli alimentatori di No.of: | 68 |

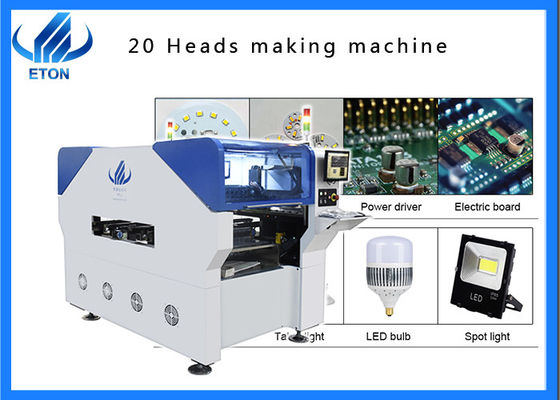

Macchina multifunzionale del montaggio del modulo LED del doppio di alta precisione AC380V 6KW
Parametro tecnico
Dimensione | |
lunghezza | 1200mm |
larghezza | 1930mm |
altezza | 1500mm |
Peso totale | 2500kg |
PWB | |
Larghezza di lunghezza del PWB | Massimo: min di 450*300mm (610*300 Non omnidirezionale): 80*80mm |
Spessore del PWB | 0.1-6mm |
Pressione del PWB | Pneumatico |
Montaggio del modo | Raccolto del gruppo e placingseparate separato che selezionano e separare collocazione |
O.S | |
sistema | Windows7 |
software | R & S indipendente |
esposizione | Monitor del touch screen |
Dispositivo introdotto | Tastiera, topo |
Sistema di visione | |
NO. Della macchina fotografica | 4 PCS |
Riconoscimento accurato di immagine | |
Allineamento di visione, correzione del SEGNO | |
Montaggio della precisione | ±0.04mm |
Montaggio dell'altezza | ≦15mm |
Montaggio della velocità | 80000 CPH |
Componenti | LED, condensatori, resistenze, componenti a forma di, ecc. |
La velocità della componente | 0.2mm |
No. della stazione degli alimentatori | 64 PCS |
No. degli ugelli | 20 PCS |
Potere | CA 380V |
Consumo di energia | 6kw |
Condizioni di funzionamento | 23℃±3℃ |
Velocità della trasmissione | >1000mm/sec |
Direzione di trasmissione | Singolo (left→ giusto o il right→ ha andato) |
Tipo di trasmissione | Azionamento online |
Modo di posizione | Ottico |
Consumo del gas | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Controllo elettrico | Ricerca e sviluppo indipendenti da ETON |
Insieme del modulo 1 della scheda di controllo di moto | Ricerca e sviluppo indipendenti da ETON |
X, Y, modo dell'azionamento di asse di Z | Motore lineare magnetico di qualità superiore |
Modo di alimentazione | Alimentatore elettrico con il doppio motore |

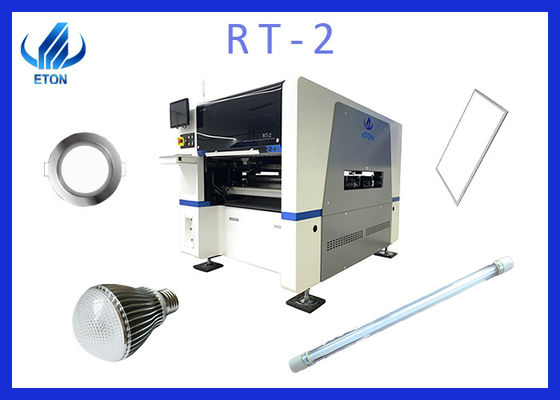

Introduzione a R2

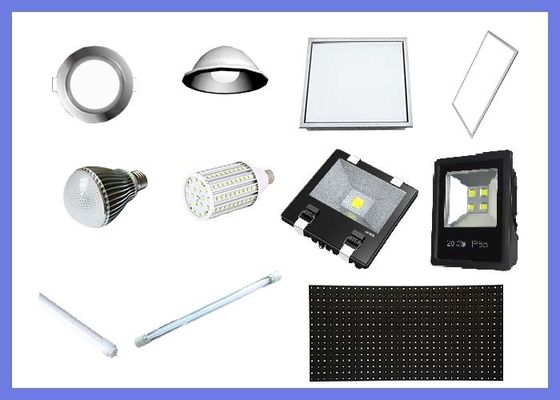

il mounter multifunzionale del gruppo effettuato in due modi 1.Rt-2, la nuova macchina recentemente è migliorato e le coperture sono più squisite. Adottano la levitazione magnetica di qualità superiore ed il servo sistema per rendere l'accuratezza di montaggio più precisa. La macchina multifunzionale è adatta a vari prodotti, quali la lampada di pannello, il downlight, la lampadina, l'azionamento, il riflettore, la lampada di via, lo schermo di visualizzazione, ecc.
sistema d'alimentazione dell'alimentatore 2.Electronic.
identificazioni di volo di allineamento 3.Vision, correzione del segno.
4.Auto-optimization dopo le coordinate generate, ecc.
Che cosa è una toppa
SMD LED è incollato sulla superficie del circuito, che è adatto a SMT che elabora e la saldatura di riflusso. SMD LED risolve i problemi di luminosità, dell'angolo di visione, della planarità, dell'affidabilità e della consistenza. Rispetto ad altri dispositivi d'imballaggio, presenta i vantaggi di forte anti abilità di vibrazione, del tasso unito di difetto della lega per saldatura bassa e di buone caratteristiche ad alta frequenza. Incapsula più chip del LED in una più piccola area ed adotta il PWB dell'accendino e materiali riflettenti di strato, indica che lo strato riflettente deve meno epossiresina essere riempito. Rimuovendo i perni pesanti del materiale del acciaio al carbonio e riducendo la dimensione, il peso del prodotto può essere ridotto facilmente dalla metà ed il volume ed il peso sono soltanto circa 1/10 di quello dei componenti estraibili tradizionali. Dopo che l'imballaggio del chip è adottato, il volume di prodotti elettronici è ridotto da 40% - da 60% e dal peso è ridotto di 60% - 80%, che infine fa la domanda più perfetta.
APPLICAZIONE
Manifestazione della società
L'attrezzatura il Co., Ltd.was di automazione di Shenzhen ETON ha fondato nel 2011. È una fabbricazione e un fornitore trattato della soluzione che mettono a fuoco sulla R & S. produzione. vendite e servizio delle macchine ad alta velocità della scelta e del posto di SMT ed attrezzatura di automazione del periph di SMT. La società ha divisione ad alta velocità della macchina della scelta e del posto di SMT. la pasta della lega per saldatura di precisione sten la divisione periferica d'erogazione dell'attrezzatura di divisione dell'attrezzatura di precisione della stampante division.high-speed e di automazione di SMT.
IMBALLAGGIO
Tutte le macchine sono imballate con il vuoto e l'imballaggio di legno come quello nelle immagini. Trasporto: --- Spediamo a mondiale dal continente della porcellana facendo uso di posta aerea dallo SME, da UPS, da DHL o dal TNT o come vostra richiesta per le parti. --- Trasporto del mare per la macchina.
FAQ
Q: Come è l'addestramento?
: Dopo l'acquisto dei nostri prodotti, potete inviare i vostri ingegneri per studiare nella nostra fabbrica, o possiamo inviare i nostri ingegneri a yourfactory per formare il vostro personale per voi.
Q: Avete un certificato di certificazione di prodotto?
: I nostri prodotti hanno ccc, il CE, certificazione di SRIA.
Q: Come circa il servizio di dopo-vendita? Come circa la garanzia?
: Abbiamo un gruppo degli ingegneri professionisti per risolvere i vostri problemi. Tutte le parti che richiedono la riparazione e la sostituzione sono ofcharge libero durante il periodo di garanzia. Possiamo anche fornirgli addestramento ed installazione in loco ed il telecomando di sostegno della macchina, la macchina usa l'interfaccia cinese ed inglese, molto facile da operare.
