Dettagli:
Termini di pagamento e spedizione:
|
nome: | macchina del posto e della scelta | Lunghezza: | 2550mm |
---|---|---|---|
Larghezza: | 1650mm | Altezza: | 1550mm |
Peso totale: | 1700kg | sistema: | finestre 7 |
Software: | R & S indipendente | Dispositivo introdotto: | tastiera, topo |
Evidenziare: | Alimentatore elettrico della macchina del montaggio di SMT,Macchina del montaggio di SMT dell'obiettivo,scelta di 2550mm LED e macchina del posto |

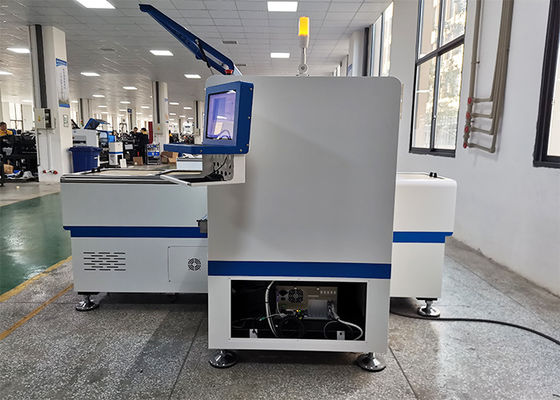

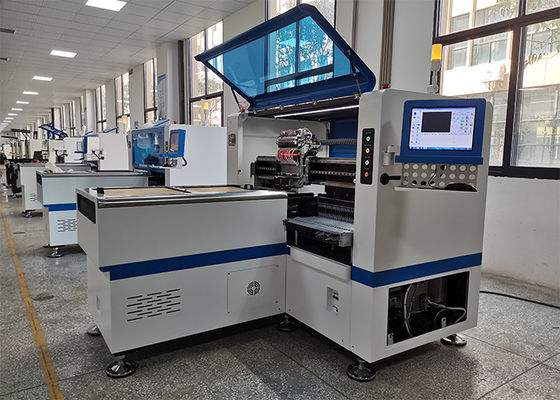

Scelta della lente della macchina fotografica 45000CPH LED del segno dell'alimentatore e macchina elettriche del posto
Descrizione di prodotto
1. Mentre produce vario PCBA, può anche montare le lenti, IC e le varie componenti a forma di speciale. La gamma di montaggio minima delle componenti è 0402, il massimo che monta la gamma delle componenti è 15mm e la portata massima di larghezza delle componenti è 17mm, la capacità di produzione può raggiungere 45000 CPH (le nostre migliori circostanze). |
2. La lunghezza massima della trasmissione della ferrovia di guida è 1200mm, in modo da significa che questo modello può essere incollato con differenti prodotti, varianti bordo del PWB di di 100 * 100 lampadine al bordo del PWB del tubo 500mm * di 1200 LED. |
3. Il gruppo monomodale ha 12 ugelli di aspirazione e 28 alimentatori, ogni testa è controllato insieme da un servomotore, il lavoro due. I bordi del PWB con differenti angoli possono essere montati, quale lo stato circolare delle lampadine |
4. Tecnologia brevettata esclusiva Sistema d'alimentazione dell'alimentatore elettronico Identificazione di volo di allineamento di visione, correzione del segno Funzione di ricaricamento materiale senza sosta
|
Caratteristica
1. L'ascissa entra ed esce nel bordo del PWB ed è incollata mentre entra ed andando. Adotta il motore lineare, il servomotore ed il motore facente un passo, che ha il più alta precisione e tempo di impiego più lungo.
2. L'identificazione della macchina fotografica del segno, esplora il punto di riferimento del bordo del PWB per preparare per la preparazione del programma del montaggio e la macchina fotografica dell'identificazione di volo identifica se c'è perdita materiale, in modo da assicurare l'alta precisione del montaggio.
Parametro
Dimensione del PWB | Massimo: min di 1200*500mm: 100*100mm |
Spessore del PWB | 0.5-5mm |
Pressione del PWB | Pressione regolabile pneumatica |
Montaggio del modo | Separi per selezionare e separare per attaccare |
Montaggio dell'altezza | <15mm |
Montaggio della precisione | ±0.04mm |
Montaggio della velocità | 45000CPH |
Spazio delle componenti | 0.2mm |
Apparecchio

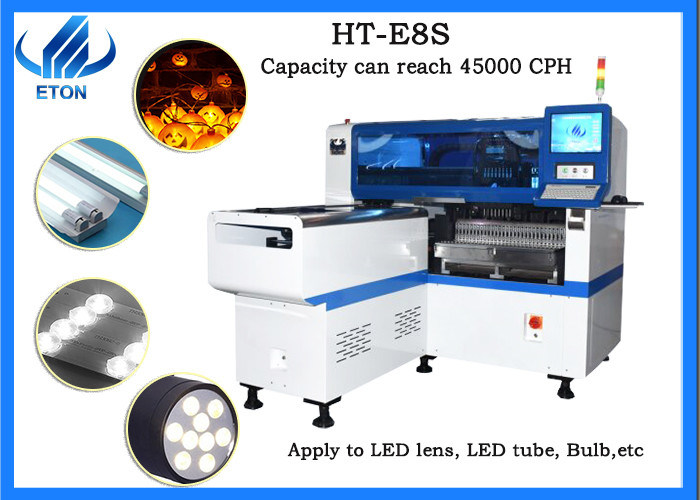

Il modello di HT-E8S può essere fatto di vari prodotti, quali la lampadina, la lampada di pannello, la lampada di via, il tubo della lampada, lo schermo di visualizzazione, IC, ecc. finchè incontra la lunghezza del suo bordo del PWB, tutto può essere incontrato all'interno di 1.2m. Naturalmente, ci sono inoltre modelli che possono essere personalizzati e la lunghezza del bordo del PWB può raggiungere 1.5m.
Che elementi costituiscono il chip di SMT che elabora il processo?
1. Stampa della pasta della lega per saldatura: la pasta della lega per saldatura è mancata sul cuscinetto del PWB attraverso la maglia d'acciaio per preparare per la saldatura delle componenti. L'attrezzatura richiesta in questo processo è stampatrice della pasta della lega per saldatura, che è divisa in interamente automatico ed in semiautomatico.
2. Montaggio. Per installare esattamente le parti di superficie dell'assemblea all'in posizione fissa del PWB, l'attrezzatura richiesta a questo punto è il mounter. Il prodotto è situato dietro la linea di produzione della toppa di SMT.
3. saldatura di riflusso. L'effetto è di fondere la pasta della lega per saldatura in moda da potere legare le componenti sulla sua superficie con il bordo del PWB. Il forno richiesto di riflusso è situato dietro il mounter. Punto 4 è di pulire la toppa di SMT. In primo luogo, le scorie di saldatura nocive al corpo umano sul bordo di saldatura montato devono essere pulite. La macchina di pulizia utilizzata è questo genere di attrezzatura e la posizione non può essere riparata.
FAQ
Q1: Che cosa è la portata di applicazione del vostro prodotto?
: I nostri prodotti presentano i grandi vantaggi nella produzione dei driver della lampada del LED e della sorgente luminosa. Se siete un produttore della lampada del LED o siete trasferiti a questa industria, possiamo fornirgli più informazioni.
Q2: Avete ottenuto dei certificati per i vostri prodotti?
: Sì, la nostra macchina ha vinto molti certificati, quale ccc, CE, Sira e la nostra impresa ha vinto il premio alta tecnologia nazionale a causa della sua forte forza di R & S.
