Stampante automatica della pasta della lega per saldatura del sistema programmabile di pulizia per stampa della pasta della lega per saldatura del PWB

Pasta automatica del PWB che stampa la stampante di Smt per stampa della pasta della lega per saldatura del PWB

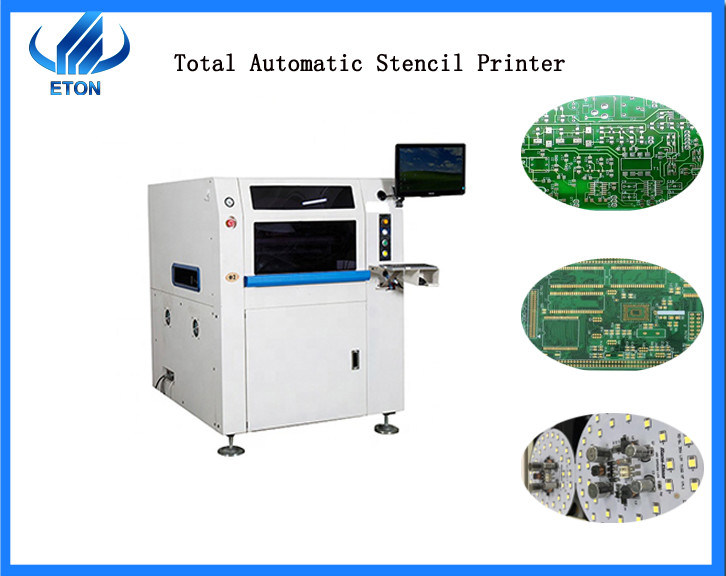

Stampante automatica dello stampino ET-F1500

Processo di stampa della stampante dello stampino

La stampa è ad un processo basato a idrodinamica che può essere tenuto continuamente per applicare una quantità fissa di materiale (pasta o colla della lega per saldatura) alla superficie del PWB

Generalmente stampare è un processo molto semplice. Il PWB è tenuto ad una determinata distanza o in contatto completo con il piatto d'acciaio o la rete metallica.

I flussi di materiale nell'ambito dell'azione della lama e flussi sopra la superficie del piatto d'acciaio o della rete metallica e materiali di riempimento la superficie superiore del piatto di taglio. In modo che il materiale attacchi alla superficie del PWB ed infine separi il PWB dallo schermo o dal piatto d'acciaio, lasciante un'immagine del materiale sul PWB.

Nel processo di stampa della pasta della lega per saldatura, il substrato è disposto su una tavola ed è premuto da meccanico o dal vuoto.

L'ETF1500èlastampanteautomaticadellostampino

ET-F1500 può applicarsi alla linea di produzione dello smt, al lavoro del forsave ed ai soldi automatici.

Parametri ET-F1500

1. Dimensioni a macchina: 2500 (L) X1200 (W) X1500 (H) millimetro

2. Peso a macchina: Approssimativamente: 1800Kg

3. Aria richiesta: 4.5~6Kg/cm2

4. Input di potere: CA: 220±10%, 50/60HZ 1Φ 3KW

5. Metodo di controllo: Controllo del PC

6. Ripeti l'accuratezza di posizione: ±0.015mm

7. Sistema di pulizia: Asciutto, bagnato, vuoto (programmabile)

8. Angolo del seccatoio: 60°/55°/45°

9. Velocità del seccatoio: 6~200mm/sec

Strutture di schermo

1. La dimensione minima è 1100*300 millimetro

2. La dimensione massima è 1800*750 millimetro

3. Lo spessore è di 25-40 millimetri

Dimensione del PWB

la dimensione massima del PWB 1.The è 1500*350 millimetro

la dimensione minima del PWB 2.The è 80*50 millimetro

lo spessore del PWB 3.The è di 0.4-6 millimetri

distorsione del PWB 4.The <1>

Trasporto

l'altezza 1.Transport è di 860-940 millimetri

supporto di direzione 2.Transport da sinistra a destra, da destra a sinistra, sinistro-sinistro, parte di destra-parte di destra

la velocità di trasporto massima 3.The è 1500 mm/s programmabili

Posizione del PWB

il sistema di appoggio 1.The è tavola magnetica di pin/up-down regolata/supportblock

il sistema di bloccaggio 2.The è pressione laterale, ugello di vuoto

Profilo aziendale

Co. srl dell'attrezzatura di automazione di ETON situati a Shenzhen, Cina, che è installata nel 2011. Sta mettendo a fuoco sull'industria della macchina di disposizione, dipartimenti di produzione indipendente, gruppo di R & S, le vendite team ed il servizio di servizio di assistenza al cliente. Ci sono tre uffici in Cina, vale a dire Shenzhen, Zhongshan e Hangzhou. Ci sono inoltre uffici a Delhi e Mumbai, India.

La nostra società è una società di sviluppo internazionale per i clienti globali. Le nostre macchine di disposizione sono esportate verso più di 20 paesi e sono state ben ricevute dappertutto. Quale U.S.A., la COREA, GERMANIA, EGITTO, TURCHIA, VIETNAM, TUNISA

Ecc.
