Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Stampante dello stampino | Modulo: | ET-F400 |
|---|---|---|---|
| Dimensione di min del PWB: | 50x50mm | Dimensione massima del PWB: | 400X340mm |
| Spessore del PWB: | 0.4~6mm | Distorsione del PWB: | <1% |
| Altezza di trasporto: | 900±40mm | Accuratezza di stampa: | ±0.025mm |
| Evidenziare: | Scelta di SMT e macchina del posto,scelta dello smt ed attrezzatura del posto |
||
SMT intelligente che monta altezza 900±40mm di trasporto della macchina per stampa della pasta della lega per saldatura

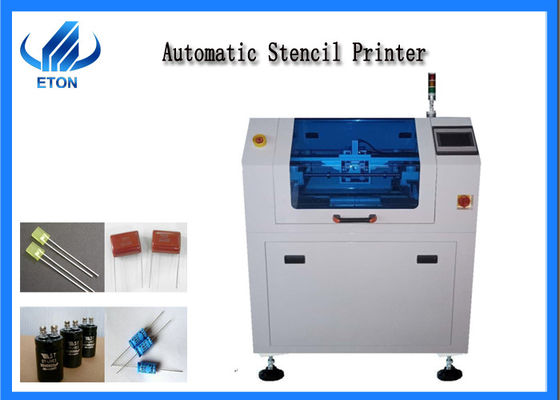

Stampante automatica dello stampino ET-F400
La toppa di SMT si riferisce all'abbreviazione di una serie di processi che sono elaborati su una base del PWB ed il PWB è un circuito stampato. SMT è la tecnologia di superficie del supporto ed è uno delle tecnologie e dei processi più popolari nell'industria dell'assemblea di elettronica.
SMT /SMD si riferisce all'abbreviazione di una serie di processi che sono elaborati su una base del PWB.
ET-F400 è la stampante automatica di stensil
La stampante dello stampino è molto importante nella linea di produzione dello smt, ET-F400 è la stampante automatica dello stampino, è altezza del trasporto è di 860-940 millimetri, la direzione del trasporto è da sinistra a destra, da destra a sinistra, sinistro-sinistra o parte di destra-parte di destra. La velocità di trasporto massima è 1500mm/s programmabile.
Strutture di schermo
La dimensione di strutture massima dello schermo ET-F400 è 737*737 il millimetro, dimensione di mmin è 370*370 il millimetro, spessore è di 25-40 millimetri.
Dimensione massima 400*340 millimetro del PWB
ET-F400 adatto a dimensione massima 400* del PWB 340 millimetri ed a dimensione minima è 50*50 millimetro. Lo spessore è di 0.4-6 millimetri e la distorsione del PWB non non più di un per cento.
| Strutture di schermo | Min Size | 370X370mm |
| Max Size | 737X737mm | |
| Spessore | 25~40mm | |
| PWB Min Size | 50X50mm | |
| PWB Max Size | 400X340mm | |
| Spessore del PWB | 0.4~6mm | |
| Distorsione del PWB | <1% | |
Caratteristiche
1.ET-F400 hanno due che l'indipendente ha motorizzato le testine di stampa, molto intelligenti.
Il sistema di appoggio 2.PCB è tavola magnetica di pin/up-down regola/supportblock.
il sistema 3.Clamping è ugello laterale di vuoto e di pressione.
Parametri:
| Altezza di trasporto | 900±40mm | |
| Direzione di trasporto | Da sinistra a destra; Da destra a sinistra; Sinistro-sinistro; Parte di destra-parte di destra | |
| Velocità di trasporto | 1500mm/S massimo programmabile | |
| Posizione del bordo | Sistema di appoggio | Regolato/supportblock magnetici della tavola di Pin/Up-down a mano |
| Sistema di bloccaggio | lato che preme, ugello di vuoto | |
| Sistema di pulizia | Asciutto, bagnato, vuoto (programmabile) |
| Gamme di adeguamento della Tabella | X: ±10mm; Y: ±10mm; θ: ±2° |
| Ripeti l'accuratezza di posizione | ±0.01mm |
| Stampa dell'accuratezza | ±0.025mm |
| Tempo di ciclo | <7s> |
| Cambiamento del prodotto | <5min> |
| Aria richiesta | 4.5~6Kg/cm2 |
| Input di potere | CA: 220±10%, 50/60HZ 1Φ 3KW |
| Metodo di controllo | Controllo del PC |
| Dimensioni della macchina | 1220 (L) X1355 (W) X1500 (H) millimetro |
| Peso della macchina | Approssimativamente: 1000Kg |
Linea di SMT
Per i prodotti differenti dei prodotti, ci sono macchine differenti nella linea di produzione dello smt. Quale per la linea di illuminazione Led, dobbiamo preparare il caricatore, lo scaricatore, la stampante dello stampino, il forno di riflusso, trasportatore.
La società di ETON fornisce l'intera linea macchine per il vostro convinence, se realmente volete conoscere più ed avere una cooperazione, deve contattarci: Joy@eton-mounter.com o +8613590151025
