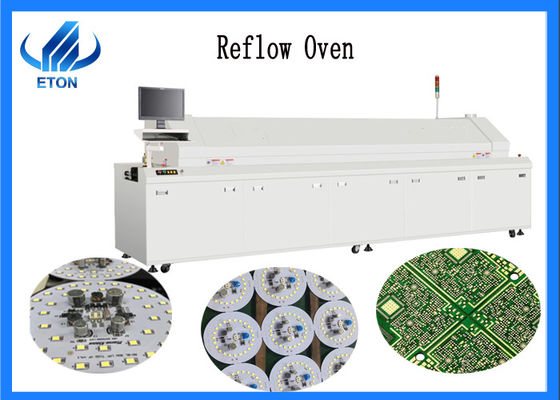

Forno di funzionamento facile di riflusso della macchina del montaggio di SMT in LED che accende la linea di produzione di SMT

Forno di funzionamento facile di riflusso della macchina del montaggio di SMT in LED che accende la linea di produzione di SMT

Introduzione:

1. Il sistema di controllo intelligente dello SpA del computer e di Siemens di marca, controllo della temperatura di alta precisione è ℃ del ± 1-2 (se l'incidente di arresto del computer, può realizzare il lavoro offline, non colpiscono produzione) ed assicurarsi che il sistema di controllo sia stabile ed affidabile;

2. Interfaccia di funzionamento di Windows XP con l'operazione potente e semplice.

3. Per assicurare la sicurezza e l'affidabilità, il corpo del cilindro può essere si alza automaticamente.

Generalità R10:

1. Lunghezza: 5400 millimetri

2. Larghezza: 1320 millimetri

3. Altezza: 1490 millimetri

4. Peso: 2300 chilogrammi

5. Colore: gray del computer

6. Dimensione (L*W*H): 5400*1320*1490mm

7. Peso 2300kg

Sistema di trasportatore R10:

• Max. Width del PWB 400mm
• Larghezza 450mm della cinghia della maglia
• Direzione di trasmissione L→R (opzione: R→L)
• Altezza netta 900±20mm della trasmissione
• Tipo di trasmissione: Maglia e catena
• Gamma di larghezza della ferrovia: 50-400mm
• Velocità del trasportatore: 0-2000mm/min
• Lubrificazione automatica/manuale: Standard
• Lato fisso della ferrovia: Ferrovia anteriore riparata (opzione: ferrovia posteriore riparata)
• Componenti alte: Alto e basso 25mm

Sistema di controllo R10:

• Alimentazione elettrica: 5 linea fase 380V 50/60HZ di 3
• Potere totale: 58KW
• Iniziare potere: 50KW
• Consumo di energia normale: 10KW
• Tempo di riscaldamento: 20 minuti
• Impiegati. campo di regolazione: Da a temperatura ambiente. A 300℃
• Impiegati. metodo di controllo: Controllo di ciclo di fine di PID & azionamento di SSR
• Impiegati. precisione di controllo: ±1℃
• Impiegati. deviazione sul PWB: ±2℃
• Archiviazione di dati: Stoccaggio trattato di stato e di dati (80GB)
• Piatto dell'ugello: Piatto della lega di alluminio
• Allarme anormale: Temperatura (extra-alto/supplemento-bassa) di temperatura anormale
• Allarme caduto bordo: Luce della torre

Sistema di riscaldamento R10:

1. Numero delle zone del riscaldamento: 10 sul fondo 10

2. Numero delle zone di raffreddamento: 2

3. Lunghezza delle zone del riscaldamento: 3700mm

4. Modo del riscaldamento: Aria calda

5. Modo di raffreddamento: Raffreddamento ad aria forzata

6. Volume dello scarico: 10m ³ /min * 2 scarichi

Precauzioni di saldatura di riflusso

1. Per assicurare la sicurezza personale, l'operatore deve rimuovere l'etichetta e gli ornamenti d'attaccatura e le maniche non dovrebbero essere troppo sciolte.

2. Attenzione di paga a temperatura elevata durante il funzionamento per evitare manutenzione dell'ustione

3. Non fissi arbitrariamente la zona di temperatura e la velocità della saldatura di riflusso

4. Assicuri la ventilazione dell'interno ed il tubo di scarico dovrebbe aprirsi all'esterno della finestra.

ETON Company:

Abbiamo istituito il centro di R & S di Taipei nel 2007 ed abbiamo iniziato ricerca e sviluppo speciali della tecnologia e di brevetto del mounter del chip. Nel 2008, il gruppo il Co., srl di Hong Kong Hongyitong è stato costituito. Yitong ha fatto i grandi risultati nel campo del LED e sta funzionando duro. Nel campo dello smt di innovazione tecnologica e dello sviluppo, poiché lo sviluppo della macchina multifunzionale di disposizione nel 2013, dopo gli anni di ricerca e sviluppo scrupolosi, infine hanno fatto le innovazioni nella tecnologia, con successo sviluppata varie macchine multifunzionali di disposizione e può montare perfettamente i vari driver, le alimentazioni elettriche, i circuiti, le lenti, le lampadine lineari, i pannelli di controllo dell'elettrodomestico ed altri prodotti. Il successo di Yitong è basato sulla comprensione del mercato e sulla focalizzazione sulla tecnologia. In futuro, Yitong continuerà a mantenere lo sviluppo stabile ed ad espandere il suo territorio nel campo dello smt.

Cooperazione:

La nostra società vende molti tipi di macchine dello smt, prego ci contatta se siete interessato.

Sito Web: www.smtmountingmachine.com

Whatsup/wechat/Phone: +86-13590151025

Web: 44th.Building, quinta. zona industriale di Cuigang, Fuyong, distretto di Baoan, Shenzhen, Cina
