Dettagli:
Termini di pagamento e spedizione:
|
| Applichi a: | Linea di produzione SMT | Dimensione del PWB: | 80*50 millimetro----1500*350 millimetro |
|---|---|---|---|
| Angolo del seccatoio: | 60°/55°/45° | Metodo di controllo: | Controllo del PC |
| Peso a macchina: | Approssimativamente: 1800Kg | nome: | Stampante dello stampino |
| Evidenziare: | Scelta di SMT e macchina del posto,scelta dello smt ed attrezzatura del posto |
||

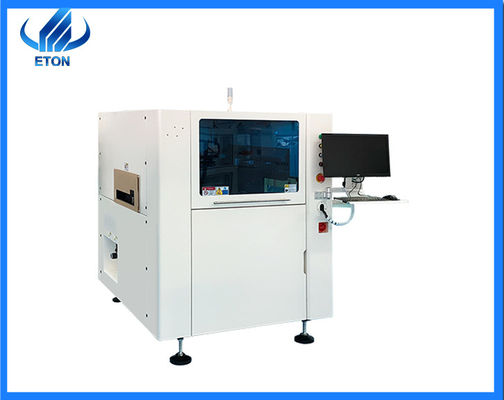

Stampante automatica dello stampino ET-F1500
La pasta della lega per saldatura è stampata sui cuscinetti delle componenti sul substrato. Tuttavia, la superficie del dispositivo è sempre più più fine e più fine, in modo dalla progettazione del substrato del circuito è corrispondentemente fine e piccola. Di conseguenza, stampare la pasta della lega per saldatura dovrebbe anche notevolmente migliorare la sue accuratezza e prestazione. La maggior parte dei produttori elettronici del prodotto nel mercato stanno commutando alle stampanti automatiche o completamente automatiche della pasta della lega per saldatura per produrre i prodotti di SMT.
ET-F1500 è stampante automatica dello stampino
ET-F1500 è adatto a linea di produzione dello smt, è dimensione massima del PWB è 1500*350 millimetro, adatto alla maggior parte dei prodotti del PWB.
Parametro tecnico
| Modulo | ET-F1500 |
| Dimensione delle pagine di schermo | 1100*300 millimetro---1800*750 millimetro |
| Dimensione del PWB | 80*50 millimetro----1500*350 millimetro |
| Velocità di trasporto | 1500mm/S massimo programmabile |
| Sistema di appoggio del PWB | Tavola magnetica di Pin/Up-down regolata/supportblock a mano |
| Velocità del seccatoio | 6~200mm/sec |
| Angolo del seccatoio | 60°/55°/45° |
| Sistema di pulizia | Asciutto, bagnato, vuoto (programmabile) |
| Ripeti l'accuratezza di posizione | ±0.015mm |
| Aria richiesta | 4.5~6Kg/cm2 |
| Input di potere | CA: 220±10%, 50/60HZ 1Φ 3KW |
| Metodo di controllo | Controllo del PC |
| Dimensioni a macchina | 2500 (L) X1200 (W) X1500 (H) millimetro |
| Peso a macchina | Approssimativamente: 1800Kg |
Struttura
1. Allineamento grafico
Tramite l'obiettivo della stampatrice automatica della pasta della lega per saldatura, i punti di posizionamento ottici del substrato e lo stampino sul banco da lavoro sono concentrati e poi il substrato e la maglia d'acciaio sono regolati con precisione, di modo che il modello del cuscinetto del substrato ed il modello di apertura dello stampino completamente coincidono.
angolo 2.Squeege
Più piccolo l'angolo fra la ruspa spianatrice e lo stampino, maggior la pressione discendente e è facile da iniettare la pasta della lega per saldatura nella maglia, ma è inoltre facile da indurre la pasta della lega per saldatura ad essere premuto al fondo dello stampino, inducente la pasta della lega per saldatura ad attaccare. 45~60° è generalmente il migliore angolo dello squeege.
L'angolo dello squeege HT-F1500 potrebbe bev 45°, 55°, 60°.
Imballaggio e consegna
Le nostre macchine sono imballate in casi e vuoto di legno, corda più e supporto.
Consegneremo generalmente la macchina entro quattro settimane del pagamento. Maiinly da trasporto del mare, anche, dipende dal cliente.
Clienti
Abbiamo esportato la macchina verso i paesi differenti, quali l'India, l'Egitto, la Corea, Turchia, il Brasile, ecc.
Quale FSL, ETI, KONKA, OPPLE, MLS sono il nostro cliente. In India quale RK, Surya, skyquad è il nostro cliente.
Certificati
Siamo una fabbricazione alta tecnologia con ccc, CE, SIRA. Ed otteniamo una serie di tecnologie della proprietà intellettuale, compreso 9 brevetti di invenzione, 112 brevetti pratical, 12 copyright del software.
Contattici
Se volete avere più dettagli della nostra macchina, contattici prego:
Whatsup/Wechat/Phone: +86-13590151025
Aggiunga: 44th.Building, quinta. zona industriale di Cuigang, Fuyong, distretto di Baoan, Shenzhen, Cina
Persona di contatto: Ms. Linda
Telefono: 0086 13670197725 (Whatsapp/Wechat)
Fax: 0086-755- 29502066
