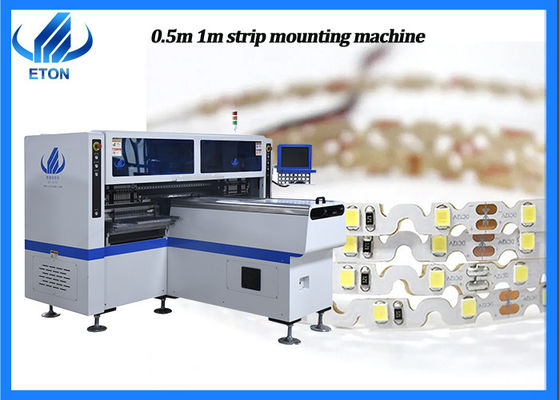

0,5m 1m Striscia luminosa 3528 5050 Macchina per il montaggio di trucioli
Informazioni sulla macchina
La macchina F7S può montare 0,5 m, 1 m di striscia luminosa e la velocità ottimale può raggiungere 180000 CPH
Mounter professionale ad alta velocità a doppio braccio, 2-4 tipi di materiali contemporaneamente, può montare un gruppo di ugelli RGB 34 da prendere e un gruppo da montare.
Componenti: LED 3014/3020/3528/5050 e resistenza, condensatori, raddrizzatori a ponte ecc.
Fotocamera: 5 set Fotocamera digitale L'allineamento della visione + la correzione del segno possono riconoscere RGB e migliorare la velocità e la stabilità di montaggio.
Parametro tecnico
| Modello |
HT-F7S |
| Dimensione |
| Lunghezza |
2700 mm |
| Larghezza |
2300mm |
| Altezza |
1550 mm |
| Peso totale |
1700 kg |
| PCB |
| Larghezza lunghezza PCB |
Massimo: 1200*330 mm Minimo: 100*100 mm |
| Spessore PCB |
0,5-5 mm |
| Bloccaggio PCB |
Pressione regolabile pneumatica |
| Modalità di montaggio |
Prelievo di gruppo e posizionamento separato |
| Sistema operativo |
| Sistema |
Windows 7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Schermo |
Schermo touch screen |
| Dispositivo di input |
Tastiera, mouse |
| Sistema di visione |
| N. di fotocamera |
5 set (fotocamera digitale) |
| Allineamento visivo, correzione MARK |
| Ripetere la precisione di montaggio |
±0,02 mm (precisione di ripetizione) |
| Altezza di montaggio |
≦5mm |
| Velocità di montaggio |
150000~180000 CPH |
| Componenti |
LED 3014/ 3020/ 3528/ 5050 e condensatori, resistori, raddrizzatori a ponte, ecc. |
| Componenti Spazio |
0,5 mm |
| Energia |
380 CA 50 HZ |
| Consumo di energia |
6kw |
| Ambiente operativo |
23℃±3℃ |
| Trasmissione del trasportatore |
Lunghezza massima: 1200 mm |
| Velocità di trasmissione |
>500mm/sec |
| Direzione di trasmissione |
Singolo (sinistra → destra o destra → sinistra) |
| Modalità di trasmissione |
Guida in linea |
| Modo di posizionamento |
Ottico |
| Alimentazione d'aria |
0,4-0,6 mpa (4-6 kgf/cm²) 150 N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| X, Y, Z Asse Drive way |
Motore lineare magnetico di fascia alta + servomotore |
| Sistema di alimentazione |
| N. di stazioni di alimentazione |
68 PZ |
| N. di testa |
34 PZ |
| Modo di alimentazione |
Alimentatore elettrico con doppio motore |

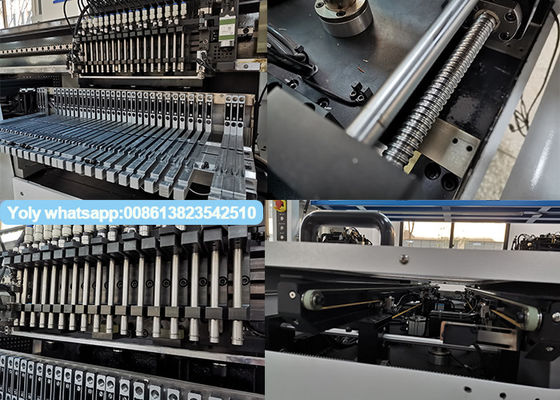

Parte della macchina

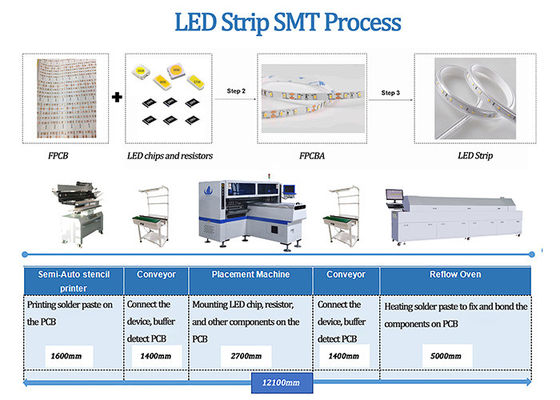

0,5 m 1 m Linea SMT a luce di striscia + processo SMT

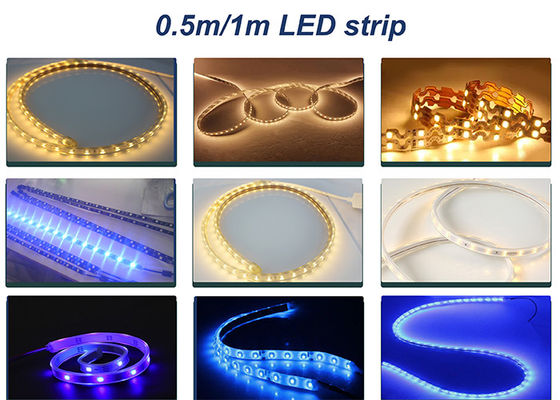

Spettacolo di luci a strisce da 0,5 m 1 m
Socio ETON
Le macchine ETON vendono bene in tutto il mondo. Abbiamo molti partner nel mondo come ikio, wellite, kundan, RK, SURYA, RangDong e così via.
Come conoscere il prezzo
Scrivici direttamente online
Inviaci una richiesta
E-mail a Yoly: Yoly@eton-mounter.com
Social media: whatsapp business/wechat/skype/facebook/Ins
Numero Whatsapp: 008613823542510
Peso: ETON13823542510
Facebook: Yoly Fu
Ins:fuyahui0305
FAQ
D: Qual è la data di consegna?
Consegneremo la merce dopo 30 giorni di deposito.
D: Il controllo elettrico è stato sviluppato in modo indipendente?
Sì, il controllo elettrico è da noi stessi e dispone di una tecnologia brevettata esclusiva.
Q: sei un produttore o una società commerciale?
produttore.Abbiamo il nostro parco industriale
D: Com'è l'allenamento?
A: Dopo aver acquistato i nostri prodotti, puoi inviare i tuoi ingegneri a studiare nella nostra fabbrica, oppure possiamo inviare i nostri ingegneri alla tua fabbrica per formare il tuo personale per te.
