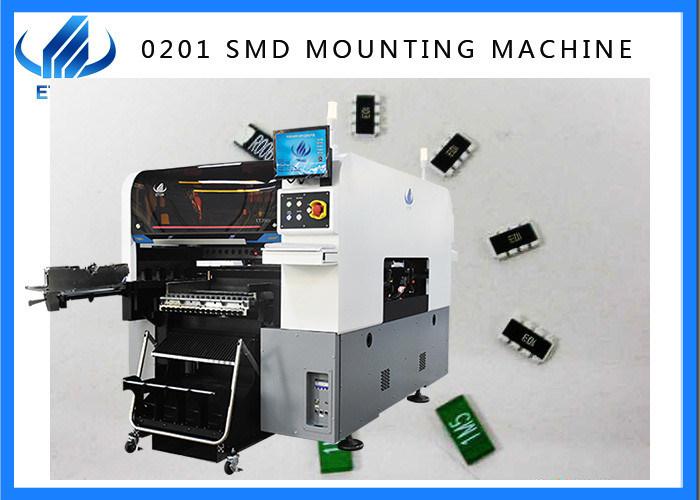

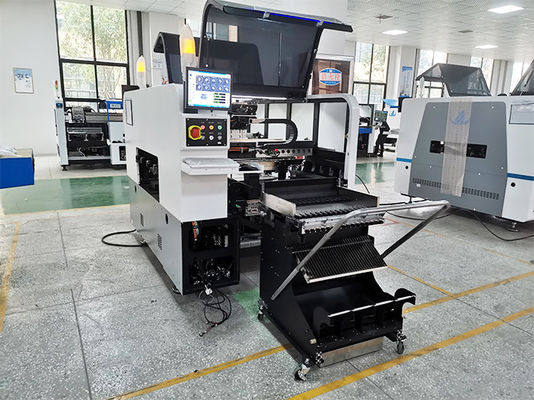

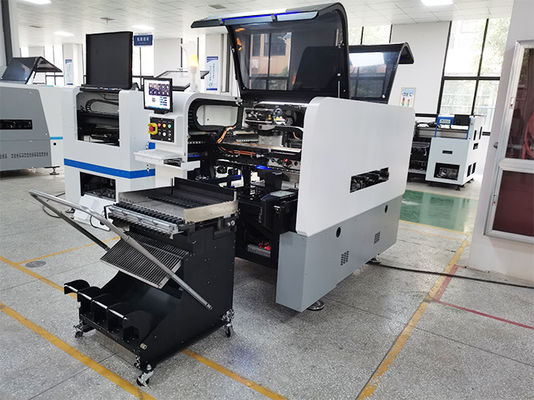

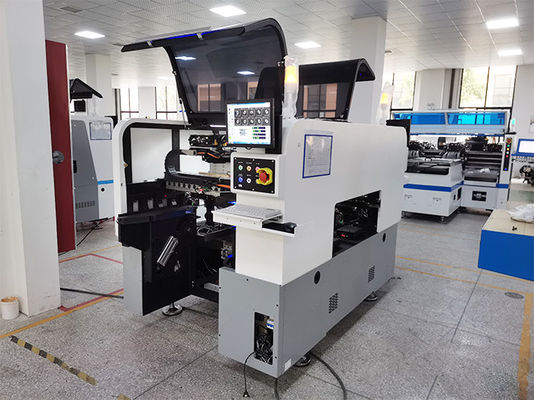

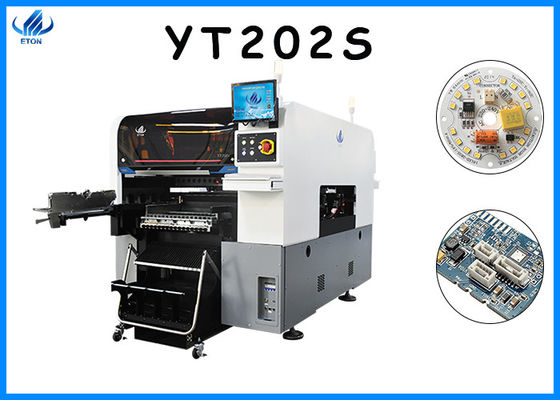

Macchina di 80000CPH SMT adatta ad intera industria elettronica 0201-40*40mm
Caratteristica
1. Universale ad alta velocità integrato montando testa: l'universale ad alta velocità integrato montando la testa può corrispondere al ultra-piccolo chip di 0201 alle grandi componenti di 40*40mm, ad una vasta gamma corrispondente
2. Nuova macchina fotografica fissa di riconoscimento di volo: migliori la prestazione del riconoscimento, ampli la dimensione delle componenti di montaggio ad alta velocità a 40*40mm e riconosca le matrici di griglia della palla quali BGA o CSP
3. Macchina fotografica di riconoscimento ottico: Macchina fotografica del segno: sistema di riconoscimento della macchina fotografica del segno di alta precisione, facendo uso di riconoscimento di illuminazione di 3 colori
Macchina fotografica fissa di riconoscimento di volo: raccolga rapidamente le immagini multiple della testa contemporaneamente attraverso la macchina fotografica ad alta velocità del riconoscimento di volo, effettui la calibratura visiva della posizione di immagine componente, della correzione di allineamento e dell'altezza regolabile di sorgente luminosa
4. Alimentatore
Carrello dell'alimentatore: la stazione del carrello bilaterale dell'alimentatore è 32pcs, che può tenere 64 vassoi di materiali. Secondo i bisogni del prodotto, il carrello dell'alimentatore e lo zaino di IC possono essere commutati liberamente. Il carrello può essere cambiato in un modo di tocco per minimizzare il tempo del cambiamento
Alimentatore intelligente della doppia testa: sostiene l'alimentatore intelligente della doppia testa universale di serie di YT. Nell'assorbire le componenti, assorbe esattamente le componenti con l'ottica per realizzare l'alimentazione stabile, ad alta velocità ed accurata
Zaino di IC: sostiene i pallet a più strati (zaino di IC), che possono essere installati rapidamente e facilmente alternatamente con il carrello dell'alimentatore
5. PWB
Doppia ferrovia della doppia testa: 20 teste, due rotaie, che possono produrre due prodotti differenti allo stesso tempo. Quando una che monta testa le fermate che lavorano, l'altra non è colpita
Dimensione massima: 500*450mm (singolo PWB)
500*300mm (PWB del doppio)
Dimensione minima: 50*50mm
Parametro
| Sized* del 板尺寸 /PCB del PWB W) |
dimensione massima del 最大尺寸: dimensione minima del 最小尺寸 del 双板 500mm*300mm (PWB del 单板 500mm*450mm (singolo PWB) del doppio): 50mm*50mm |
| Spessore del 板厚度 /PCB del PWB |
0.5-4.5mm |
| Pressione del 板固定方法 /PCB del PWB |
气缸夹板, 轨道宽度可调 /Cylinder che preme, larghezza di pista regolabile |
| 定轨方式 /Rail |
双轨双臂 (1 ferrovia)/2, 2 cavalletti del 轨为固定轨道 del 轨 4 (ferrovia 1,4 è la ferrovia fissa) |
| 系统 /System |
Windows 7 |
| 软件 /Software |
自主研发/R & S indipendente |
| sistema della gestione MES del 系统 /Production del 生产管理 MES |
提供要求定制)/su misura (del 选配项 (opzione) |
| programmazione del 离线编程 /Offline |
W/Available |
| 相机数量 /No. della macchina fotografica |
4 套/4 insiemi (macchina fotografica digitale del 数字相机) |
| riconoscimento della macchina fotografica di visione del 固定飞拍识别元器件 /Bottom |
| correzione del 校正 /Vision alignment+Mark del 视觉对位 +MARK |
| precisione del 重复精度 /Repeat |
± 0.02mm |
| altezza del 贴片高度 /Mounting |
w20mm |
| velocità del 贴片速度 /Mounting |
80000CPH (本公司最优条件下) (velocità ottimale) |
| gamma del 贴装零件范围 /Components |
0201 背包料 di IC del 封装料及 del 〜 40*40mm
Pacchetti della bobina di nastro di min 0201 ~40*40mm ed alimentatore ecc. del vassoio di IC.
|
| 使用电源及功率 /Power |
380AC 50HZ 6KW |
| ambiente del 使用环境 /Operating |
23°C 土 3°C |
| direzione di ansmission del 传输方向 /T « |
标准 (单向) /Standard: Singola direzione |
| modo del 传送方式 /Transmission |
azionamento del 在线 /Online |
| modo del 定位方式 /Position |
光学 /Optical |
| consumo del 耗气量 /Ai « |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| controllo del 电气控制 /Electrical |
Ricerca e sviluppo del 自主研发 /Independent di ETON da ETON |
| insieme del modulo 1 della scheda di controllo del 套 /Motion del 运动控制卡模块 1 |
Ricerca e sviluppo del 自主研发 /Independent di ETON da ETON |
| 轴驱动方式 /X, Y, modo di XYZ dell'azionamento di asse di Z |
motore magnetico del motore lineare +Servo del 伺服电机 + del 高端磁悬浮电机 /High-end |
| 可放置送料器数 >/No. della stazione dell'alimentatore |
双边送料器台车站位 32PCS, 盘 del 可装物料 64 (单边送料器台车站位 16PCS, 盘 del 可装物料 32), 背包可自由切换 di IC del 根据产品需要送料器台车与 (背包选配)/doppia scanalatura 32PCS, pacchetti del carretto di aggancio del lato della bobina di nastro: 64PCS (singola scanalatura 16PCS, pacchetti del carretto di aggancio del lato della bobina di nastro: 32PCS), liberamente commutando fra la messa in bacino dell'alimentatore del vassoio del feederdC del vassoio di IC e del carretto: Opzione) |
| 吸嘴安装数 m/No. delle teste |
lato del 双边 20PCS (单边 10PCS) /Double: 20pcs (singolo lato: 10pcs) |
| modo del 送料方式 /Feeding |
alimentatore capo del doppio del 双头智能送料器 /Intelligent |
Che cosa è SMT
SMT è una tecnologia di superficie del supporto, che è attualmente la tecnologia ed il processo più popolari nell'industria dell'assemblea elettronica. Il chip di SMT si riferisce all'abbreviazione di una serie di processi tecnologici elaborato in base al PWB.
Altre macchine
Non solo forniamo i mounters del chip, ma le caricatrici anche, le stazioni di messa in bacino, le stampatrici, la saldatura di riflusso, le macchine transfer, AOI, SPI, i raggi x, scaricanti le macchine, ecc.
FAQ
Q: Come i vostri prodotti sono imballati?
: Tutte le macchine sono imballate con il vuoto e l'imballaggio di legno come quello nelle immagini.
Q: Vorrei sapere le vostre macchine sono trasportate?
: Spediamo a mondiale dal continente della porcellana facendo uso di posta aerea dallo SME, da UPS, da DHL o dal TNT o come vostra richiesta per le parti. --- Trasporto del mare per la macchina.
Q: Che cosa sono i vostri vantaggi sopra altre società?
: Come una marca principale globale di mounter ad alta velocità fotoelettrico ed impresa pionieristica di SMT Mounter in Cina, i prodotti di ETON sono esportati a più di 20 paesi e regioni quali la Corea del Sud, l'India, il Vietnam, la Tunisia, l'Egitto, Turchia, la Russia, il Brasile e l'Iran. Ha sviluppato indipendente i primi brevetti tecnologici dell'invenzione del mondo e le tecnologie private, compreso 9 brevetti di invenzione, 12 copyright del software e 112 brevetti pratici. Successivamente ha vinto i titoli «di impresa alta tecnologia di Shenzhen», «di impresa alta tecnologia di Guangdong», «di impresa alta tecnologia nazionale» e «di Shenzhen famosa»
